מפעיל חשמלי שסתום פרפר בקרת זרימה

מפעיל חשמלי

מפעילי שסתומים חשמליים חכמים לא פולשניים היו בשימוש נרחב במערכות בקרת צנרת בתחומי תעשייה שונים. פונקציות הבקרה החזקות שלו, ביצועי העבודה האמינים, ממשק האדם-מכונה הברור, הליכי הגדרה פשוטים, שיטות איתור באגים לא פולשניות ויתרונות אחרים זוהו על ידי המשתמשים. מפעילי שסתומים חשמליים חכמים, במיוחד מפרטי מומנט קטן ובינוני, מדגימים במלואם את היתרונות שלהם והופכים לבחירה הראשונה לבקרת שסתומים חשמליים.

בהתבסס על טכנולוגיה בוגרת, החברה שלנו מייעלת עוד יותר את העיצוב ומחזקת את בקרת האיכות של תהליכי ייצור מרכזיים ורכיבים תומכים של מוצרים בהתאם להוראות GB/T28270-2012 "Intelligent Electric Valve Actuators" והמאפיינים של שסתומים חשמליים במדינה שלי, תוך התייחסות להוראות הרלוונטיות של GB/T24923-2010 "תנאים טכניים למפעילי שסתומים חשמליים רגילים"

סדרת QT היא מכשיר חשמלי עם סיבוב חלקי המשמש לשליטה על שסתומי פרפר, שסתומים כדוריים, שסתומי תקע ושסתומים אחרים המסתובבים ב-90 מעלות ומנגנונים דומים. מוצרים חסיני להבה תואמים ל-GB36.1-2010 "אטמוספירות נפץ חלק 1: דרישות כלליות עבור ציוד" ו-B36.2-2010 "אטמוספירות נפץ חלק 2: ציוד מוגן על ידי מתחמים חסיני להבה"ד"

תכונות עיקריות

מבנה לא פולשני:

אין צורך לפתוח את מכסה תיבת הבקרה כדי להגדיר את פרמטרי הבקרה של המוצר ולאפות באגים בשסתום החשמלי, הימנעות מנזק לרכיבים פנימיים שנגרמו משימוש לא נכון, תוך הבטחת ביצועי הגנה חיצוניים טובים של המכונה כולה.

שליטה חכמה:

יש לו זיהוי ואבחון אוטומטי של תקלות תפעול, ללא אובדן מיקום שסתום במצב כיבוי, תיקון רצף פאזה אוטומטי והגנה על פאזה חסימה, הגנה מפני התחממות יתר של המנוע והגנה מהיפוך מיידי, פונקציית תצורה סטנדרטית ופונקציית סיבוב.

חיישן מיקום:

לקודד המשמש רזולוציית מדידה גבוהה וביצועים יציבים. מדידה וכיול מדויקים של עמדת העבודה של סיבוב פיר הפלט. ציות להוראות הסטנדרטיות של סטיית חזרה על עמדה פחות או שווה ל- ± מעלה אחת.

שלט אינפרא אדום:

משמש להגדרת פרמטרי עבודה של המוצר ותפעול באתר ושאילתת אותות תקלה.

מתג ידית מגנטי:

משמש להמרה באתר ושלט רחוק, בקרת מתג דלת, הגדרת פרמטרים ופעולות אחרות. זהו מבנה מכני לא חודר של אלמנט הול במכונת ההדק של הקו המגנטי.

מנוע מיוחד:

הוא עומד בתקנות הלאומיות הרלוונטיות, מתאים למאפייני העומס של השסתום, בעל פרמטרים אלקטרומגנטיים יציבים, ויש לו אלמנטים מובנים של בקרת טמפרטורה, שיכולים לממש דרישות בקרה שונות של המכונה כולה.

מנגנון מומנט:

בקרת המומנט יציבה, ודיוק החזרות גבוה מדרישות התקן, שיכולות לעמוד במלואן בבקרת המומנט והגנת עומס יתר של השסתום. הוא עומד בדרישות הסטנדרטיות של סטיית חזרת מומנט פחות או שווה ל-10%.

תצוגת LCD:

ממשק האדם-מכונה של המוצר מאמץ מסך תצוגת LCD, בעל מאפיינים של הגדרה גבוהה, בהירות גבוהה, ניגודיות גבוהה ואמינות גבוהה. זה יכול להציג תפריטים ולצפות במידע כגון מיקום מהלך ומצב מומנט בזמן אמת. זה יכול לקבל הוראות משלט רחוק אינפרא אדום.

יחידת בקרה ראשית:

הוא מורכב מרכיבים כגון מיקרו-מעבד ומעגל משולב גדול במיוחד, עם עיצוב ותהליך ייצור מעולים, והוא החומרה למימוש פונקציות בקרה שונות של המוצר

זוג הילוכים מכאני:

המבנה פשוט ואמין, יעילות ההולכה גבוהה והרעש נמוך. דיוק העיבוד של תולעת פלדה מבנית מסגסוגת וגלגל תולעת מסגסוגת נחושת הוא גבוה, תהליך הטיפול בחום מתקדם וכושר הנשיאה והחיים עומדים בדרישות הסטנדרטיות

פיר פלט כוח:

הוא מאמץ את הצורה של מפרק ספליין, מה שמקל מאוד על איתור הבאגים של השסתום.

מיתוג ידני/חשמלי ומנגנון ידני:

עדיפות חשמלית חצי אוטומטית, ביצועים יציבים ואמינים.

מבנה איטום ולוח מסוף:

חלל החיווט של המוצר מאמץ מבנה איטום כפול, שיכול להבטיח את איטום חלל הבקרה החשמלית במהלך החיווט באתר. ללוח המסוף יש מבנה עיצובי סביר, יש לו מספיק בלוקים של חיבורים, ויש לו שטח חיווט בשפע בתוך חלל החיווט, וזה נוח לפעולות חיווט באתר.

נתונים טכניים עיקריים

ספק כוח: תלת פאזי קונבנציונלי 380V (50Hz) חד פאזי 220V (50Hz)

תלת פאזי מיוחד 415V (50Hz, 60Hz) 440V (60Hz, 60Hz)

טמפרטורת הסביבה: -20C-+50C.

לחות יחסית של הסביבה: לא יותר מ-90% (25C).

גובה: לא יותר מ-1000 מטר

רמת הגנה: IP67.

רמת חסינות פיצוץ: מוצרים חסיני פיצוץ הם d II BT4, המשמשים במפעלים, מתאימים לתערובות גז נפיצים בסביבה של קבוצות IIA, IIB ו-T1-T4.

חובת עבודה: חובת עבודה קצרה, זמן מדורג הוא 10 דקות.

דרישות תנאי עבודה: אין תנאי עבודה חזקים של רעידות.

חיבור לשסתום

מחבר גזע שסתום

מחבר גזע השסתום המסופק למשתמשים על ידי מפעיל מחובר לפיר הפלט עם ספליין לא סתמי.

① הסר את מחבר הספליין ועבד את החור ומפתח המפתח של מחבר גזע השסתום בהתאם לקוטר הפיר וגודל המפתח של גזע השסתום.

② הנח את מחבר גזע השסתום המעובד לתוך פיר הפלט בהתאם לכיוון של מפתח גזע ההתאמה. אם זה לא מתאים, ניתן להזיז שן אחת לאורך ההיקף כדי לכוונן את הזווית.

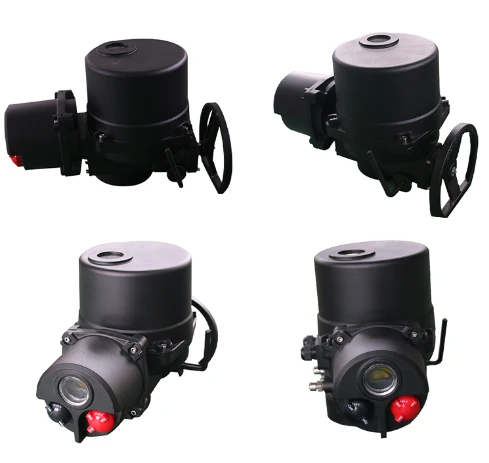

תצוגת מוצר

תעודות
