מפעיל שסתום חשמלי חכם משובח

Natural gas pipe electric ball valve actuator

סקירה כללית

מפעילים חשמליים של סדרת פריי משמשים לשליטה על שסתומים עם סיבוב של 0-90 מעלות ומוצרים דומים אחרים, כגון שסתומי פרפר, שסתומי כדור, שסתומי תקע, שסתומי תריס וכו '. היא משתמשת ב- AC415V, 380V, 240V, 220V, 110V, DC24 VACT. השג בקרה אוטומטית, עם מומנט פלט מרבי של 2000nm. ניתן להשתמש בו באופן נרחב בשדות של נפט, כוח כימי, מטלורגיה, טיפול במים בעלת נייר, אוניות, עיבוד מזון ואוטומציה לבנייה. יש לו גם יתרונות רבים כמו גודל קטן ומשקל קל, מראה יפה, מבנה ייחודי, פתיחה וסגירה קומפקטית, מהיר, התקנה קלה, מומנט הפעלה קטן, פעולה קלה, ללא תחזוקה, שימוש בטוח ונוח וכו '.

Fine smart part-turn electric valve actuator

ביצועיםמאפיינים של מפעילים חשמליים

• מעטפת: הקליפה עשויה מסגסוגת אלומיניום קשה, מצופה אבקת פוליאסטר ואבקת פוליאסטר, עם עמידות בפני קורוזיה חזקה ו- IP67 בדרגת הגנה.

• מנוע: מנוע כלוב סנאי סגור לחלוטין, גודל קטן, מומנט גבוה, כוח אינרציה קטן, דרגת בידוד F, שיכול למנוע התחממות יתר ופגיעה במנוע.

• מבנה ידני: תכנון הידית מבטיח בטיחות, אמינות, חיסכון בעבודה וגודל קטן. כאשר אין כוח, ניתן להפנות את הידית להפעלה ידנית. כאשר אינם בשימוש, הניחו את הברגים במלחץ הברגים לשימוש קל.

• מחוון: המחוון מותקן על הציר המרכזי כדי להתבונן במיקום השסתום. העדשה מאמצת תכנון מראה קמור, המונע הצטברות מים והופך את התצפית לנוחה יותר.

• איטום: איטום טוב, ציון ההגנה הסטנדרטי הוא IP67.

• מתג הגבלה: מגבלה מכנית ואלקטרונית כפולה. בורג הגבול המכני מתכוונן, בטוח ואמין; מתג הגבול האלקטרוני נשלט על ידי מנגנון CAM, ומנגנון ההתאמה הפשוט יכול להגדיר במדויק ובנוחות את המיקום מבלי להושפע מגלגל יד מוגזם.

• נעילה עצמית: מנגנון ציוד התולעת המדויק יכול להעביר ביעילות מומנט גדול, עם יעילות גבוהה, רעש נמוך (מקסימום . 50 dB), וחיים ארוכים. יש לו פונקציה לנעילה עצמית למניעת היפוך, וחלק ההולכה יציב ואמין, ללא צורך בתדלוק.

מבנה מוצר

PRODUCT STRUCTURE

1. נפח קטן

הנפח הוא רק 35% מהמוצרים הדומים.

2. הגנה מרובה

מגבלה חשמלית, מגבלה מכנית, הגנה על התחממות יתר, הגנה על לחות.

3. ציוד תולעת דיוק ועמיד ללבוש

ציוד התולעת והתולעת משולבים בצורה מושלמת וקושרים זה לזה בהרמוניה. שילוב תפוקת הילוכים התולעת מפחית ביעילות את פער החיבור ומשפר מאוד את דיוק ההולכה.

4. מנוע

היא עברה את מבחן המתח AC1500V לעמידה במתח, מנוע מבודד מאוד מסוג H כדי להבטיח בטיחות בגוף וייצור. ידית ההפעלה הידנית לא קלה להפסידה. הניחו מהדק ידית על בורג הגבול המכני כדי להפוך את ברגים המשושה פחות אבודים בשדה.

5. לוחית חיבור

צלחת ההרכבה של ISO5211 היא סטנדרטית יותר ופשוטה יותר להתחבר לשסתום. ההרכבה עם השסתום נוחה ואמינה יותר. גזע השסתום מוחדר ישירות לתולעת התולעת בתוך המפעיל, מה שהופך את הכוח למצב השסתום ופיר הפלט לקצרים יותר וכוח הפלט יציב יותר.

6. מחוון מיקום

בעזרת טכנולוגיית סינטינג של עדשות זכוכית בעלות חוזק גבוה, חלון התצוגה יפה יותר וחלק.

7. הגנת מעטפת

IP67 בדרגת ההגנה, הפותר את הבעיות העקשניות של ציון הגנה נמוכה וביצועים לקויים של מוצרים מסורתיים לפיצוץ.

פרמטרים ופונקציות

ציון הגנה	סטנדרט IP65/IP67 IP68 מיוחד
ספק כוח	AC380V תלת-שלבי --- 460V 50/60Hz חד-פאזי: AC110V-AC220V DC24V AC24V 50/60Hz
מָנוֹעַ	מנוע אינדוקציה לכלוב סנאי
כניסה לכבלים	תצורה סטנדרטית: 1xm18 תקע מוגן לפיצוץ 2-M20*15 פיצוץ (ליישום) בעת השימוש, על המשתמש להתקין את מפרק הכבלים המוגן לפיצוץ המתאים על פי הכבל שנבחר.
הגבל מתגי	2x (פתוח)/(סגור) SPDT, 250V AC10A
מתג הגבלת עזר	2x (פתוח)/(סגור) SPDT, 250V AC10A
הגנת ריבה	הגנה על התחממות יתר
זווית נסיעה	90 מעלות
מחוון מיקום	מחוון מכני רציף עם חץ
נעילה עצמית	מסופק על ידי הילוכים תולעת כפולים (ללא בלם)
גבול מכני	2 ברגי התאמה חיצוניים
טמפרטורת הסביבה	סטנדרט: -20-+60 תואר סוג טמפרטורה נמוכה אופציונלית: -60+70 תואר (חימום מובנה Dehumidifier 7-10W 110V /220VAC)
לחות בסביבה	90%RH מקסימום (אי-מענה)
ציון מוגן לפיצוץ	EXD IICT4 IECEX ATEX אישור מותאם אישית זמין

פרמטרים וממדים טכניים

Fry05

FRY05

מֶתַח ביצועים	DC24V	AC24V	AC110V	AC220V	AC380V
כוח מנועי	13W	15W	15W	15W	15W
זרם מדורג	1.28A	1.05A	0.24A	0.15A	0.07A
מומנט פלט	20nm/50nm	50nm	50nm	50nm	50nm
זמן נסיעה	5S/8S	26S	26S	26S	26S
זווית סיבוב	0 תואר -90 מעלות ± 5 מעלות	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5

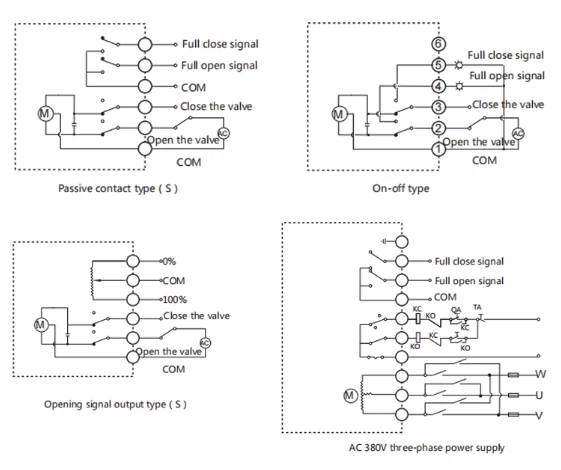

מעגל בקרה	סוג ONT/סוג אנשי קשר פסיבי/סוג איתות פתיחה/סוג אפנון אינטליגנטי
משקל כולל	3 ק"ג
התנגדות לבידוד	100MΩ/250VDC		100MΩ/500VDC
עמידה בכיתה מתח	500VAC/1MIN	500VAC/1MIN	1500VAC/1MIN	1500VAC/1MIN	1800VAC/1MIN
ציון הגנה	IP67
כיוון התקנה	התקנה בכל זווית
ממשק חשמלי	PG13.5 מחבר כבלים אטום למים ניילון
טמפרטורת הסביבה	-30 מעלות -+60 תואר

Fry10/16

FRY10/16

מֶתַח ביצועים	DC24V	AC24V	AC110V	AC220V	AC380V
כוח מנועי	25W	30W	30W	30W	30W
זרם מדורג	2.03A	2.12A	0.57A	0.30A	0.10A
מומנט פלט	100 ננומטר	100nm/160nm
זמן נסיעה	10S/20S	30S/60S
זווית סיבוב	0 תואר -90 מעלות ± 5 מעלות	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5
מעגל בקרה	סוג ONT/סוג אנשי קשר פסיבי/סוג איתות פתיחה/סוג אפנון אינטליגנטי
משקל כולל	4 ק"ג
התנגדות לבידוד	100MΩ/250VDC		100MΩ/500VDC
עמידה בכיתה מתח	500VAC/1MIN	500VAC/1MIN	1500VAC/1MIN	1500VAC/1MIN	1800VAC/1MIN
ציון הגנה	IP67
כיוון התקנה	התקנה בכל זווית
ממשק חשמלי	PG13.5 מחבר כבלים אטום למים ניילון
טמפרטורת הסביבה	-30 מעלות -+60 תואר

Fry25/50

FRY25/50

מֶתַח ביצועים	DC24V	AC220V		AC380V	DC24V	AC220V	AC380V
כוח מנועי	50W	60W		40W	70W	90W	90W
זרם מדורג	3.57A	0.80A		0.29A	5.1A	1.00A	0.35A
מומנט פלט	250nm	250nm		250nm	500 ננומטר	500 ננומטר	500 ננומטר
זמן נסיעה	30S
זווית סיבוב	0 תואר -90 מעלות ± 5 מעלות	0 תואר -90 מעלות ± 5		0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5
מעגל בקרה	סוג ONT/סוג אנשי קשר פסיבי/סוג איתות פתיחה/סוג אפנון אינטליגנטי
משקל כולל	6.8 ק"ג		6.8 ק"ג	6.8 ק"ג	8 ק"ג	8 ק"ג	8 ק"ג
התנגדות לבידוד	DC24: 100MΩ/250VDC AC220/AC380: 100MΩ/500VDC
עמידה בכיתה מתח	DC24: 500VAC/1MIN AC220: 1500VAC/1MIN AC380: 1800VAC/1MIN
ציון הגנה	IP67
כיוון התקנה	התקנה בכל זווית
ממשק חשמלי	PG13.5 מחבר כבלים אטום למים ניילון
טמפרטורת הסביבה	-30 מעלות -+60 תואר

Fry100/Fry200

FRY100/FRY200

מֶתַח ביצועים	AC220V	AC380V	AC220V	AC380V
כוח מנועי	120W	90W	140W	90W
זרם מדורג	1.20A	0.44A	1.20A	0.48A
מומנט פלט	1000 ננומטר	1000 ננומטר	2000nm	2000nm
זמן נסיעה	60S	60S	100S	100S
זווית סיבוב	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5	0 תואר -90 מעלות ± 5
מעגל בקרה	סוג או-אוף/סוג אנשי קשר פסיבי/סוג אות פתיחה/סוג אפנון אינטליגנטי
משקל כולל	12 ק"ג
התנגדות לבידוד	AC220/AC380: 100MΩ/500VDC
עמידה בכיתה מתח	AC380: 1800VAC/1MIN
ציון הגנה	IP67
כיוון התקנה	התקנה בכל זווית
ממשק חשמלי	PG13.5 מחבר כבלים אטום למים ניילון
טמפרטורת הסביבה	-30 מעלות -+60 תואר
