מפעיל שסתום חשמלי
תכונות מוצר
• מפעילי שסתום חשמלי מסוג Q מתאימים לשסתומי פרפר, שסתומי כדור וכו ', הנדרשים לפנות 90 מעלות. מפעילים אלה מוצגים על ידי גודל קטן, משקל קל, יעילות גבוהה, אמינות גבוהה, יכולת הגנה גבוהה, רעש נמוך וכן הלאה. ניתן לבצע את הפעולה באתר וגם בשליטה מרחוק. אז הם יושמו בתעשיות נפט וכימיקלים, תחנת כוח, טיפול במים ותעשיות לייצור נייר.
• פרייה שולטת בעיצובים, מייצרת ומספקת מפעילים ושירותים איכותיים הקשורים לאוטומציה של שסתומים.
• עם שנות הניסיון הרבות שלנו בתחום האוטומציה, השקנו את סדרת Q של מפעילי חשמל, שהם קומפקטיים, מחוספסים, אמינים וניתן לשלב אותם במלואן במערכות בקרה מורכבות.
• אנו תמיד מוכנים לספק לך מפעילי ואביזרים של סדרת Q שלנו וכן שירותי איכות.
• בנייה קומפקטית וחזקה, קל משקל.
• מגוון רחב של וריאציה של מומנט (מ -50 ננומטר למקסימום 5000 ננומטר).
• דיור אלומיניום קשה אנודיזציה בתוך ומחוצה לו עם ציפוי צבע חיצוני בטמפרטורה גבוהה לשימוש כנגד סביבה תעשייתית קשה.
• מארז משתמש בחותמות רדיאליות וטבעות O המספקות הגנה ל- IP67 אטום למים ול- LP68 אטום למים.
• תקן LSO5211.
• תותב נסיעה נשלף לצורך עיבוד קל והתקנה.
• נעילה עצמית המסופקת על ידי הילוכים תולעת כפולים (אין צורך בלם).
• זה מזהה ומתקן אוטומטית שלבים. הגנה על כישלון שלב אוטומטי מגנה על בטיחות הציוד.
• מערכת חישת מומנט מכנית אמינה המספקת פעולה בטוחה במצב עומס יתר.
• חלון ומחוון בגודל גדול מספק חיווי מיקום טוב יותר ממרחק.
• מספר אפשרויות בקרת המיקום המקומיות למתן הזמנה קלה ותפעול שדה.

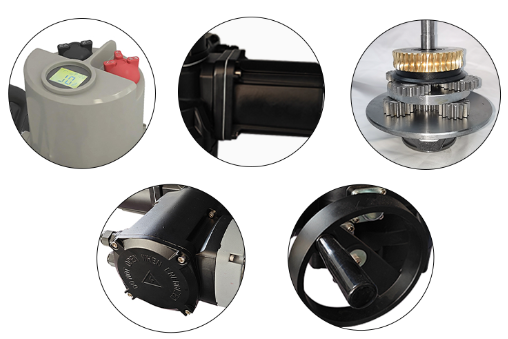

מבנה מוצר
1 כפתור מתג מתג בקרה משולב יחידת מתג אי-סאנק מאומץ כדי להבטיח פונקציה מלאה למים. בלוח המעגלים המובנה יש בידוד כוח אמין מאותות הפרעות חיצוניות על ידי אלמנטים בידוד אופטיים. אם קיימת אינדוקציה של מתג מונע יתר, לבטיחות המנוע והשסתום, המפעיל יסרב לחוש על ידי חיישנים אחרים לפני שהמפעיל יכניס את כפתור מיקום הבית (RESET).
2 בחירת מצב בקרה
ניתן להשתמש במתג הסלקטיבי "מרחוק"-"עצור"-"מקומי" המותקן במכשיר ההפעלה המקומי להגדרת פעולה מרחוק (שלט רחוק) או פעולה מקומית (בקרה מקומית) או מצב עצירה.
3 פעולה חשמלית מקומית
ניתן להשתמש במתג ההפעלה "פתוח"-"סגור" המותקן במכשיר ההפעלה המקומי כדי לפתוח או לסגור מפעיל באופן מקומי.
4 מנוע
המנוע הספציפי לשסתום שניתן לפרק באופן עצמאי הוא בעל המאפיינים של מומנט התחלה גבוה ואינרציה קטנה. מנוע אינדוקציה של כלוב הסנאי עם תרמוסטט משובץ. התרמוסטט המובנה מגלה במדויק את הטמפרטורה המוגברת למניעת פגיעה במנוע.
5 פעולה חשמלית
המנוע מניע את התולעת החשמלית דרך זוג הילוכים שלב ראשון, והתולעת מניעה את הפיר האקסצנטרי כדי להסתובב דרך הילוך תולעת הנחושת בשילוב איתו. למבנה ההילוכים ההפחתה זה יש ביצועי נעילה עצמית, כאשר המנוע נעצר, השסתום יינעל במצב.
6 בקרת שבץ, בקרת מומנט ופתיחה המציינת מנגנון
בקרת שבץ היא מאמצת מנגנון CAM, פיר המצלמה מסונכרן עם פיר הפלט ושני מתגי מיקרו מוגדרים בהתאמה בכיוון הפתיחה והסגירה. הקצה העליון של פיר המצלמה מצויד בחוגה כדי לציין את מיקום השסתום. בקרת מומנט התולעת החשמלית מצוידת בקבוצת קפיצי פרפר, התנועה הצירית של התולעת החשמלית היא פרופורציונאלית למומנט התפוקה של פיר הפלט, ותנועת התולעת מומר לסיבוב פיר המומנט דרך מבנה המתלה ומבנה. מצלמה מותקנת על פיר המומנט, ומיקרו -שוויץ 'ניתנת בהתאמה לכיוון של פתיחה וסגירה.
7 פעולה ידנית
כאשר מופנה גלגל היד, התולעת הידנית מניעה את ההילוך החיצוני של הילוך הטבעת הקבוע לסיבוב, ואת ההילוך הפנימי של הילוך הטבעת הקבוע וההילוך הפלנטרי יוצרים רכבת הילוכים עם ציר קבוע כדי להניע את פיר הפלט לסיבוב. לכן ההמרה הידנית וההמרה החשמלית של המפעילים הושלמה באמצעות המרת התפקיד של ציוד הטבעת הסטטי. אין מצמד, ואין צורך להחליף את הידית כדי להשיג מיתוג אוטומטי לחלוטין.
8 תיבת מסוף
חלל הטרמינל האטום העצמאי יכול להבטיח את שלמות האיטום של החלק החשמלי של המפעיל החשמלי בעת ביצוע חיווט באתר, ובמקביל לעמוד בדרישות המוגנות לפיצוץ של המוצר.
9 מגבלה מכנית
יש בורג גבול מתכוונן בכל כיוון של פתיחה וסגירה. אטם איטום מיוחד מותקן על בורג הגבול כדי להבטיח ביצועי איטום טובים של חלק זה.
מקרי שדה
אביזרי מוצר
מפרטים סטנדרטיים
|
ציון הגנה |
סטנדרט IP65/IP67 IP68 מיוחד |
|
ספק כוח |
AC380V תלת-שלבי --- 460V 50/60Hz חד-פאזי: AC110V-AC220V DC24V AC24V 50/60Hz |
|
מחזור חובה (on-off) |
10 דקות קצרות (הזמנה מיוחדת 30 דקות) |
|
מחזור חובה (מודולציה) |
10 דקות קצרות (הזמנה מיוחדת 30 דקות) |
|
מָנוֹעַ |
מנוע אינדוקציה לכלוב סנאי |
|
הגבל מתגי |
2 כל אחד לפתיחה וסגירה (SPDT 250VAC/16A דירוג) |
|
מתגי מומנט |
1 כל אחד לפתיחה וסגירה (SPDT 250VAC/16A דירוג) |
|
הגנת ריבה |
הגנה על התחממות יתר |
|
זווית נסיעה |
90 מעלות |
|
מחוון מיקום |
מחוון מכני רציף עם חץ |
|
נעילה עצמית |
מסופק על ידי הילוכים תולעת כפולים (ללא בלם) |
|
פקק מכני |
1 כל אחד לכל סוף נסיעה (פתוח וסגור), חיצוני ומתכוונן |
|
טמפרטורת הסביבה |
סטנדרט: -20-+60 תואר אופציונלי: -40-+80 תואר |
|
לחות בסביבה |
90%RH מקסימום (אי-מענה) |
|
ציון מוגן לפיצוץ |
ניתן לספק הסמכה בהתאמה אישית של ExdiiBT4 IECEX |
|
פונקציות |
חלון תצוגה סיני / אנגלית של LCD ופונקציית פעולה מקומית רצף שלב עצמי המזהה והגנה על ניתוק שלב הגדרה ושליטה אינפרא אדום טכנולוגיית אבחון עצמי של תקלות Modbus, Profidbus DP, HART |
|
אוֹת |
ת: מגע יבש פסיבי מרוחק, איתות דופק קצר (אינץ '). B: מגע יבש פסיבי מרחוק, איתות דופק ארוך (HOLD). C: אות DC24V פעיל. D: אות AC220V פעיל. E: אות DC4-20MA מרוחק. |
|
אות משוב |
ת: פתוח, סגור, עצירה אותות (מגע יבש פסיבי). B: אות תקלה (מגע יבש פסיבי). C: אות מיקום השסתום (DC4-20MA, DC1-5V, DC0-10V) D: אות שלט רחוק (מגע יבש פסיבי) |
נתונים טכניים
|
דֶגֶם |
עֲנָק (N·m) |
מקס. גֶזַע קוֹטֶר (מ"מ) |
יָדָנִי יַחַס |
תְפוּקָה מְהִירוּת (r/min) |
AC380V |
AC220V |
מִשׁקָל ק"ג |
|||
|
כּוֹחַ (Kw) |
נוֹכְחִי (A) |
כּוֹחַ (Kw) |
נוֹכְחִי (A) |
יָשִׁיר רָכוּב |
אֶדֶן רָכוּב |
|||||
|
Fry-Q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
Fry-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-Q-120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
פריי-Q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
פֶּתֶק:
1. תחת המתח המדורג, היחס בין זרם הריבה לזרם המדורג של המנוע הוא 7, והסובלנות היא +20% מהערך המובטח
2. ישנן דרישות מיוחדות, החברה יכולה לספק מהירויות אחרות: 0.25/1/2/3/4 (R/min) וכו '.
מידות
|
דֶגֶם |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
מידות חיבור
|
דֶגֶם |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
מידות חיבור
|
דֶגֶם |
דגם אוגן |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
שָׁמוּר |
מקס. |
||||||||||
|
Fry-Q-005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-Q-010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-Q-015 Fry-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-030 Fry-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 פריי-Q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
פריי-Q-180 Fry-Q-300 Fry-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
