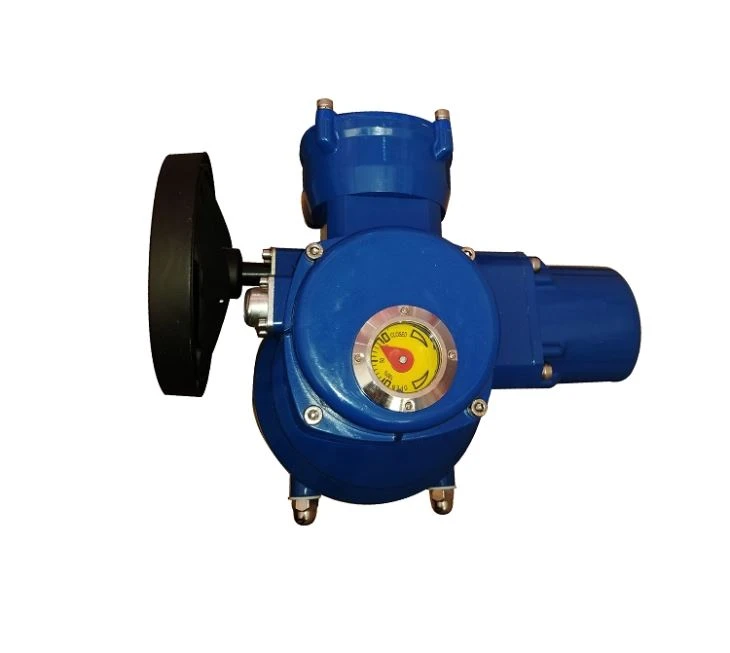

פריט בסיס גוף מס ' | הקלד | מומנט יציאה (Nm) | מהירות סיבוב יציאה (r / min) | פרמטרים של מוטוריים (שלושה שלבים) | 90 ° זמן נסיעה מלא (S) | משקל המודל הבסיסי (ק"ג) | |
כוח הפניה (KW) | כוח נקוב (A) | ||||||
SLP30 | SLP5-l | 50 | 1.0 | 0.04 | 0.26 | 15.0 | 23 |
SLP10-1 | 100 | 0.06 | 0.40 | ||||
SLP15-1 | 150 | 0.09 | 0.60 | ||||
SLP20-1 | 200 | 0.09 | 0.60 | ||||
SLP30-1 | 300 | 0.12 | 0.70 | ||||
SLP90 | SLP40-0.5 | 400 | 0.50 | 0.09 | 0.60 | 30.0 | 42 |
SLP40-1 | 1.0 | 0.18 | 0.95 | 15.0 | |||
SLP60-0.5 | 600 | 0.50 | 0.12 | 0.70 | 30.0 | ||
SLP60-1 | 1.0 | 0.18 | 0.95 | 15.0 | |||
SLP90-0.5 | 900 | 0.50 | 0.18 | 0.95 | 30.0 | ||
SLP90-1 | 1.0 | 0.25 | 1.30 | 15.0 | 56 | ||
SLP120 | SLP100-0.5 | 1000 | 0.50 | 0.25 | 1.30 | 30.0 | |
SLP100-1 | 1.0 | 0.37 | 1.60 | 15.0 | |||
SLP120-0.5 | 1200 | 0.50 | 0.25 | 1.30 | 30.0 | ||
SLP120-1 | 1.0 | 0.37 | 1.60 | 15.0 | |||
SLP300 | SLP200-0.5 | 2000 | 0.50 | 0.37 | 1.60 | 30.0 | 70 |
SLP200-1 | 1.0 | 0.55 | 1.40 | 15.0 | |||
SLP250-0.5 | 2500 | 0.50 | 0.37 | 1.60 | 30.0 | ||
SLP250-1 | 1.0 | 0.55 | 2.40 | 15.0 | |||
SLP300-0.5 | 3000 | 0.50 | 0.55 | 1.40 | 30.0 | ||
SLP800 | SLP400-0.25 | 4000 | 0.25 | 0.37 | 1.60 | 60.0 | 145 |
SLP400-0.5 | 0.50 | 0.55 | 2.40 | 30.0 | |||
SLP600-0.25 | 6000 | 0.25 | 0.55 | 2.40 | 60.0 | ||
SLP600-0.5 | 0.50 | 1.10 | 3.40 | 30.0 | |||
SLP800-0.25 | 8000 | 0.25 | 1.10 | 3.40 | 60.0 | ||
SLP1600 | SLP800-0.5 | 10000 | 0.50 | 1.50 | 4.50 | 30.0 | 220 |
SLP1000-0.3 | 12000 | 0.30 | 1.50 | 4.50 | 50.0 | ||
SLP1200-0.3 | 0.30 | 1.50 | 4.50 | 50.0 | |||
SLP1600-0.2 | 16000 | 0.20 | 1.50 | 4.50 | 75.0 | ||
הערות: גיליון זה מספק את הפרמטרים הקשורים של מנוע תלת-פאזי תלת-פאזי בלבד. ערך הערבות של היחס בין זרם החסימה המנועית לבין הזרם המדורג הוא 7 מתח נקוב. הקצבה היא 20% מערך הערבות. כאשר המוצר התפעולי הוא שלב יחיד, הפרמטרים למסמכי המוצר ולסימן המשלוח.
תגיות פופולריות: חלק להפוך שסתום פרפר actuator, סין, יצרנים, ספקים, מפעל, לקנות, מחיר, ציטוט
SLP30, SLP90 ו SLP30L, SLP90L תרשים תצורה (המודל הבסיסי המודל המקומי הכללי)
SLP30, SLP90 ו SLP30L, SLP90L תצורה גיליון מאפיינים
א | ב | ג | ד | ה | F | ז | ח | אני | י | |
SLP30 | 55 | 270 (MAX) | 188 | 220pl | Ф180 | Ф125 | 65 | 260 | 84 | 850 |
SLP30L | ||||||||||
SLP90 | 75 | 35 (מקס ') | 205 | Ф250 | Ф202 | Ф175 | 87 | 287 | 98.5 | 850 |
SLP90L | ||||||||||
K | L | M | N | הו | עמ ' | ש | R | S | T | |
SLP30 | 65 | 65 | Ф102 | Ф116 | 850 | 65 | ||||
SLP30L | 145 | 215 | ||||||||
SLP90 | 87 | 87 | Ф124 | Ф130 | 850 | 85 | ||||
SLP90L | 160 | 230 |
SLP120 ~ SLP1600 ו SLP120L ~ SLPl600L תצורה תרשים (המודל הבסיסי המודל המקומי הכללי)
SLP120 ~ SLP1600 ו SLP120L ~ SLP 1600L תצורה גיליון מאפיינים
א | ב | ג | ד | ה | F | ז | ח | אני | י | |
SLP120 | 103 | 360 (מקס ') | 175 | Ф250 | Ф202 | Ф235 | 115 | 325 | 130 | 160 |
SLP120L | ||||||||||
SLP300 | 117 | 370 (מקס ') | 200 | Ф300 | Ф202 | Ф270 | 134 | 352 | 157 | 175 |
SLP300L | ||||||||||
SLP800 | 134 | 460 (מקס ') | 265 | Ф600 | Ф220 | Ф310 | 162/181 | 410/429 | 206/225 | 200 |
SLP800L | ||||||||||
SLP1600 | 134 | 480 (מקס ') | 265 | Ф600 | Ф220 | Ф440 | 230 | 530 | 293 | 270 |
SLP1600L | ||||||||||
K | L | M | N | הו | עמ ' | ש | R | S | T | |
SLP120 | 66 | 140 | 25 | 82 | Ф124 | Ф130 | 850 | 85 | ||
SLP120L | 205 | 275 | ||||||||
SLP300 | 70 | 117 | 25 | 106 | Ф124 | Ф130 | 850 | 120 | ||
SLP300L | 215 | 285 | ||||||||
SLP800 | 85 | 225/244 | 37 | 126/145 | Ф165 | 850 | ||||
SLP800L | 250 | 320 | ||||||||
SLP1600 | 165 | 293 | 37 | 64 | Ф165 | 850 | ||||
SLP1600L | 250 | 320 |
הערות: לגבי נתוני השבר, המונה הוא מתחת למוצר 6000N.m (כולל 6000N.m) מפרט המוצר; המכנה הוא מפרט המוצר 8000N.
היסוד הבסיסי השליטה החשמלית והכיוון הקשור
1. השסתום המצוין בתרשים זה נמצא על המעמד האמצעי.
2. המרכיבים בקו הנקודה של דיאגרמה זו נמצאים בתוך המפעיל החשמלי.
טבלה השוואה השוואה השולחן
מסופים | U | אשר | W | ה | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
לא | U | אשר | W | ה | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
15 | AH | ממסר חום |
14 | RP1 | מיקום פוטנציומטר |
13 | STO STC | מתג מומנט |
12 | SL1 SL2 | מתג מגבלת מיקום |
11 | RH | התנגדות לחמם |
10 | HR HG היי | מנורת מחוון |
9 | SS SO | לחצן שליטה מרחוק |
8 | T | שנאי |
7 | R | ההתנגדות |
6 | Idc | מיקום המציין מטר |
5 | QC | מתג אספקת חשמל |
4 | RP2 | מודולציה של פוטנציומטר |
3 | FU | נתיך |
2 | KO KC | אלטרנטיבי הנוכחי |
1 | M | מנוע תלת-פאזי אסינכרוני |
לא. | קוד | תיאורים |
כיוונים
הדיאגרמה לעיל מראה את העיקרון הבסיסי השליטה החשמלית של סדרת מפעילים חשמליים SLP, הוא יכול לבצע את השליטה על שסתום חשמלי בתנאים רגילים. ביישומים בפועל, את עקרון השליטה החשמלית יש הרבה דרישות. לדוגמה, דורשים להוסיף אנשי קשר של נסיעות ומסופי מומנט ופסיביים, דורשים מתג בקרה מקומי ומתג שינוי מקומי / מרוחק, דורשים ציון מנורה של מיקום השסתום המקומי, דורשים את הפוטנציאל המדויק ומשדר מיקום השסתום (VOT) ודורשים את הפונקציה כי actuator חשמלי יכול לקבל אותות ~ ~ 20mA וכו 'אז, המשתמשים צריכים לכוון את הדרישות בעת ההזמנה. החברה שלנו תספק את החוברת העיקרון כללה את כל הפונקציות שליטה חשמלית לבחירת משתמשים.
