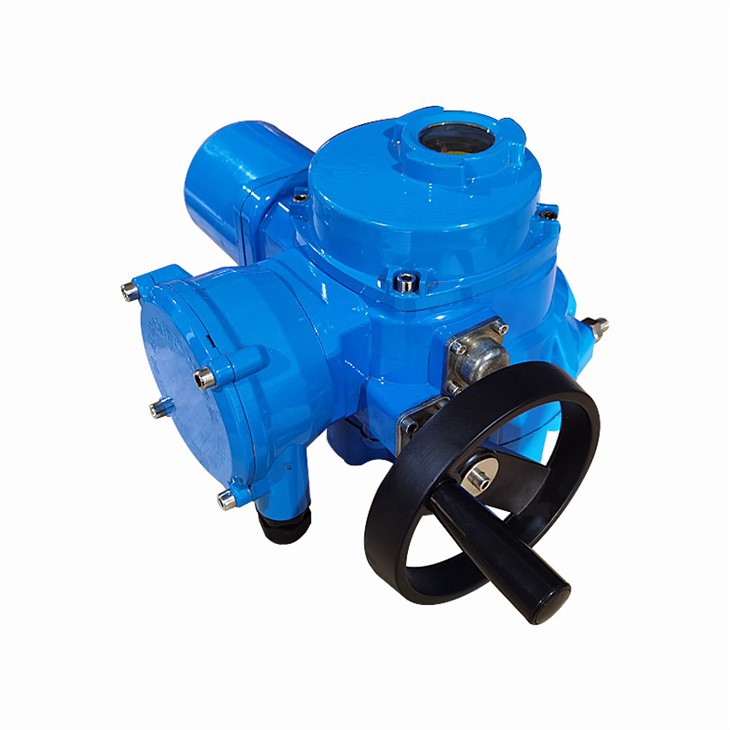

מפעיל שסתום חשמלי QBR רבע סיבוב

מפעיל חשמלי

כמוצר חילופי של דורות, המפעילים החשמליים של שסתום רבע סיבוב QBR מדגם QBR פותחו לאחרונה על ידי דגם QB של החברה שלנו. מפעילים אלו מתאימים לשימוש על שסתום פרפר, שסתום כדור ושסתום זין וכו' אשר נדרשים לסובב 90~. מפעילים אלה מתאפיינים בגודל קטן, קל משקל, יעילות גבוהה, אמינות גבוהה, יכולת הגנה גבוהה, רעש נמוך וכן הלאה. ניתן לבצע גם פעולה באתר וגם שליטה מרחוק. אז הם יושמו בתעשיות נפט וכימיקלים, מפעלי ייצור חשמל, טיפול במים ותעשיות ייצור נייר. אנחנו יכולים לייצר את הדגם הבסיסי, הדגם האינטגרלי, הדגם המונע פיצוץ, הדגם המונע פיצוץ אינטגרלי ודגם אינטגרלי מתכוונן וכו'. רמת ההגנה הבסיסית ורמת ההגנה לפיצוץ של המוצרים הן בהתאמה IP67 ו- ExdIIBT4Gb. על פי תורת הבקרה החשמלית, ניתן ליצור את הדגמים הבאים: א.מודל בסיסי: מסופק עם מתג הפעלה באתר; הקורס הניתן על ידי מחשב הוא אופציונלי; מגע פסיבי רגע; פלט של אות מיקום שסתום 4〜20mA. ב.דגם אינטגרלי: מסופק עם אלמנטים חשמליים, מתג הפעלה באתר ומתג שלט רחוק בשטח; הקורס הניתן על ידי מחשב הוא אופציונלי; מגע פסיבי רגע; מגע פסיבי של מצב זרימת דם נשלט מרחוק בשדה; פלט של אות מיקום שסתום 4〜20mA; התקן אפליה והגנה על פאזה פתוחה וכו'. ג. דגם מתכוונן אינטגרלי: מסופק עם אלמנטים חשמליים, רכיבי לוח כוונון, מתג הפעלה באתר ומתג שלט-רחוק בשטח; הקורס הניתן על ידי מחשב הוא אופציונלי; מגע פסיבי רגע; מגע פסיבי של מצב זרימת דם נשלט מרחוק בשדה; התקן אפליה והגנה על פאזות פתוחות וכו'.

מפעיל שסתומים חשמליים מסוג QBR עם סיבוב חלקי

פרמטרים טכניים של מוצר דגם QBR3~QBR5

תיאור: 1. תחת מתח נקוב, שסתום הטורן של זרם מנוע שנתקע וזרם נקוב הוא בתוספת 20 אחוז מערך הערבות. 2. עבור מוצרים חסיני פיצוץ, המשקל הכולל עשוי להיות מוגדל ב-5 ק"ג. 3. עבור אינטגרל חסין פיצוץ, ניתן להגדיל את המשקל הכולל ב-15 ק"ג. 4. עבור מוצרים אינטגרליים, המשקל הכולל עשוי להיות מוגדל ב-8 ק"ג.

9. התאמה

לאחר שילוב של התקן מנוע עם שסתום, הוא אכן עובד מיד לאחר התאמת מגבלת המומנט, מגבלת הנסיעה וציון המיקום. לפני כוונון, ודא כי שחרר את הפוטניומטר של חיווי המיקום. (שחרר את בורג הקיבוע של גלגל השיניים על הפוטנציומטר למקרה שישחרר את הפוטנציומטר למקרה שהוא ניזוק.) לבסוף בדוק את כיוון הסיבוב של המנוע ואת קווי הבקרה עבור הימנעות מחוסר שליטה. ההתאמה של ייעוץ חשמלי מסוג Q מגבלת המומנט, מגבלת הנסיעה, חיווי המיקום של מכשירים חשמליים מסוג Q פועלים באותו אופן, כך שהם זהים עם התאמות. 1, התאמת מגבלת המומנט המבנה של מגבלת המומנט (ראה תמונה 9). מגבלת המומנט נקבעה מראש בהתאם להזמנת הלקוח ושסתום המומנט המספרי ממולא באישור כך שאין צורך לאפס אותו בדרך כלל. אם אתה רוצה, פשוט שחרר את הבורג (ראה תמונה 9), ואז סובב קלות את כפתור הפתיחה או הסגירה של הפקה, תקן את הברגים וכבה את מחוון הסגירה, ולבסוף את מחוון הפתיחה. 2,התאמת מגבלת התנועה ומחוון המיקום מבנה מגבלת התנועה (ראה תמונה 10) שלבי התאמת מגבלת הנסיעה 1.גלגל את גלגל היד לשסתום במצב "סגור לחלוטין" 2.בורג רופף בפלט ציר, סובב את הפקה (סגור) בכיוון השעון וודא כי לחץ ימין על מתג המיקרו (סגור), ולאחר מכן הדק את הבורג. 3. פתחו את השסתומים באופן ידני למצב האמצעי וסגרו אותו חשמלית, בדקו האם הוא עומד בדרישה בעת סגירת השסתומים, ולאחר מכן בצע את שלב 2 כוונן מעט את הפקה (סגור) עד שהיא עומדת בדרישה. 4. סובב את גלגל היד והפוך את השסתום לפתוח לגמרי. 5. שחרר את הבורג על פיר הפלט, סובב את (פתוח） נגד כיוון השעון וודא כי לחץ ימין על מתג המיקרו (פתוח), ולאחר מכן הדק את הבורג. 6. פתח את השסתומים באופן ידני למצב האמצעי ד פתח אותו חשמלית בדוק אם הוא עונה על הדרישה בעת פתיחת שסתומים, ולאחר מכן לאחר שלב 5 כוונן מעט את הפקה (פתוחה) עד שהיא עומדת בדרישה. 9.1.2.2 כוונון מחוון המיקום בהתאם גם לתמונה 10, סגור שסתום למצב סגור לחלוטין. שחרר את הבורג הדחוס על פיר הפלט וסובב את המצביע עד שהוא מכוון ל"O" על החוגה, ולאחר מכן הדק את הבורג. 9.1.2.3 כוונון הפוטנציומטר לפי תמונה 10, סגור את השסתום עד הסוף- סגור מצב ידני או חשמלי. הרם את ההילוך הפוטנציאלי והדק את האום של הפוטנטיומטר לפי תמונה 10, סגור את השסתום למצב סגור מלא באופן ידני או חשמלי. הרם את ההילוך הפוטנציאלי והדק את האום של הפוטנציומטר. פונה לפוטנציומטר. סובב את הציר הקטן של פוטנציומטר בכיוון השעון למצב מסוף, ולאחר מכן הדק את הבורג הדחוס על גלגל השיניים.

מידות כוללות של QBR3(QBR3Ex)~QBR5(QBR5Ex)

טבלת מבנה, סוג ומידות של אוגן QBR3 ~ QBR5
