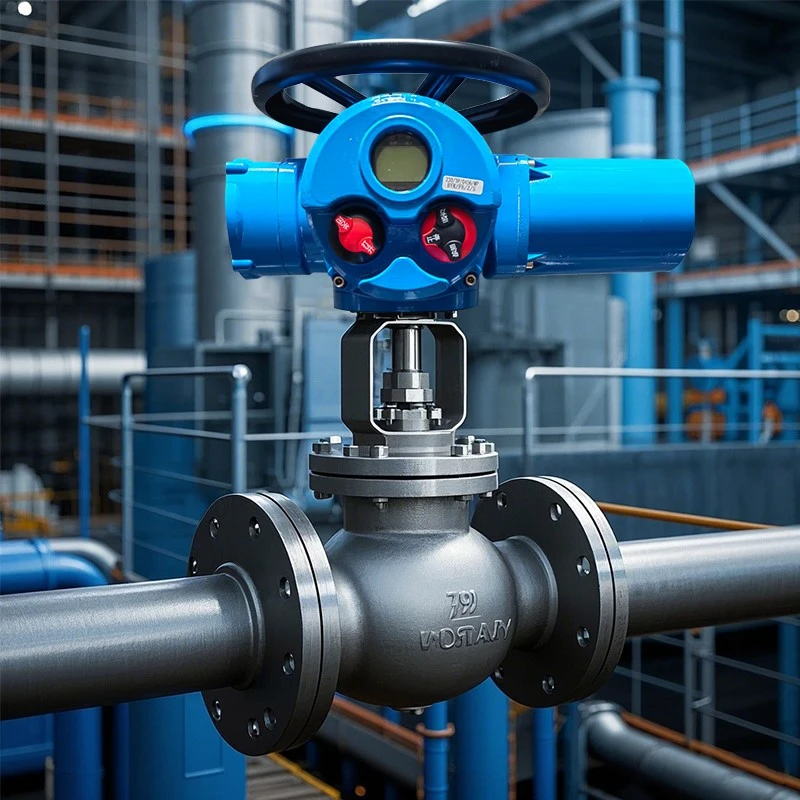

מפעיל שסתום חשמלי של DZW Multi Turn
מפעיל שסתומי חשמל של DZW Series הוא דור חדש של מוצרים שפותחו באופן עצמאי על ידי החברה שלנו על בסיס המוצרים הבוגרים המקוריים, המשפר את המבנה ומשכלל את המבנה, מיטב את ביצועי ההגנה ורכיבי המפתח. יש לו היתרונות של מבנה קומפקטי, גודל קטן, מראה יפה, ביצועים יציבים ואמינים. רמת ההגנה הטובה יכולה לענות על צרכיהם של עיצובים שונים: פיצוץ - הוכחה אינטגרלית ב- - סוג כבוי, סוג אפנון אינטגרלי.
מוצרי סדרת DZW משמשים לשליטה על פתיחה וסגירה של שסתומים. זה מתאים לשסתומי שער, שסתומי גלובוס, סגירת - שסתומי כבוי, שסתומי סרעפת, וניתן להשתמש במוצרי הנגזרים שלה לשסתומי כדור, שסתומי פרפר ודיכמיות וכו '. הוא יכול לפעול במדויק על פי הוראות השליטה ובהנחיית שליטה אוטומטית הוא מכשיר נהיגה מובהק למסתם כדי לממש שליטה מרוחקת, ובקרה מרכזית.
מאפיינים של מפעילים חשמליים
מפעיל השסתום החשמלי הזה הוא בעל התכונות הבאות:
• בנייה קומפקטית וחזקה, קל משקל.
• מגוון רחב של וריאציה של מומנט (Multi - סיבוב: 100-3500nm).
• דיור אלומיניום קשה אנודיזציה בתוך ומחוצה לו עם ציפוי צבע חיצוני בטמפרטורה גבוהה לשימוש כנגד סביבה תעשייתית קשה.
• המארז משתמש בטבעות רדיאליות של Seals & o - המספקים הגנה ל- IP67 אטום למים ול- LP68 אופציונלי.
• תקן LSO5211.
• זה מזהה ומתקן אוטומטית שלבים. הגנה על כישלון שלב אוטומטי מגנה על בטיחות הציוד.
• מערכת חישת מומנט מכנית אמינה המספקת פעולה בטוחה במצב עומס יתר.
• חלון ומחוון בגודל גדול מספק חיווי מיקום טוב יותר ממרחק.
• מספר אפשרויות בקרת המיקום המקומיות למתן הזמנה קלה ותפעול שדה.
פרמטרים טכניים
ספק כוח קונבנציונאלי: 380V/220VAC
אות בקרה: קלט אנלוגי 4 ~ 20mA, התואם לשלט רחוק של PLC
טווח טמפרטורות: -40C +80 C (דגמים מיוחדים תמיכה -40C +540 ג)
ציון הגנה: IP67
לחץ נומינלי: pn2.5 - 300 (סוג לחץ גבוה תומך בחותם הדקה עצמית בלחץ)
קוטר ישים: DN15-1800 מ"מ (מתאים לצינורות תעשייתיים שונים)
סוג מפעיל: מפעיל חשמלי אינטליגנטי של DZW
זמן פתיחה וסגירה: מחזור פתיחת וסגירה של דגם קונבנציונאלי פחות או שווה ל 10 דקות (פחות או שווה ל 30 דקות עבור דגמים מיוחדים)
מדיה רלוונטית: מים, קיטור, שמן, מדיה מחמצנת חזקה (כגון חומצה חנקתית), אבק - המכיל גזים כמו אוריאה, נוזלים כימיים מאכלים (צריכים לבחור גופי שסתום של חומרים תואמים)
מודול תצוגה: ממשק סיני מלא של LCD, תומך בלא - ניפוי באגים פולשני ושלט רחוק אינפרא אדום
פונקציית הגנה: הגנה על אובדן פאזה, תיקון רצף שלב אוטומטי, כיבוי עומס יתר
פנס כפול - שימוש: במקרה חירום ניתן לעבור את גלגל היד לפעולה ידנית
ממשק מרחוק: פרוטוקול RS485/Modbus סטנדרטי (נתמך על ידי כמה דגמים)
מבנה מוצר
1. תיבת מסוף
תיבת הטרמינל האטומה העצמאית מבטיחה את שלמות האיטום של החלק החשמלי של המפעיל החשמלי בעת ביצוע - חיווט אתר, ועומד בפיצוץ המוצר {}}} דרישות הוכחה.
2. מבנה אטום
המפעיל מאמץ מבנה עיצוב כפול - אטום כדי להבטיח שהמפעיל אטום למים לחלוטין ועומד באבק; ציון הגנת המוצר הסטנדרטי הוא IP67, והציון הגבוה ביותר יכול להגיע ל- IP68.
3. העברת כוח
העברת הכוח של המפעיל משתמשת במנגנון הפחתת דיוק המורכב מציוד תולעת סגסוגת ברונזה ותולעת פלדת סגסוגת. ציוד התולעת ותולעת הפועלים בנפרד בשומן, המתאים לטמפרטורת הסביבה המרבית נבדלים זה מזה וממקסם את חיי השירות.
4 ממשק פלט
אוגן המפעיל עומד בתקני ISO5210/5211 (GB122222/12223), ומספק גם ממשקי אוגן העומדים בתקני JB2920, וניתן להתאים אותו במיוחד על פי דרישות הלקוח.
5. מעטפת אנטי - קורוזיה
המשטח החיצוני של המפעיל צבוע בצבע סגסוגת אלומיניום מיוחד עם סרט צבע קשוח והדבקה חזקה. יש לו התנגדות חזקה של UV, עמידות בפני קורוזיה ומלאות גבוהה, שיכולים לשפר באופן מקיף את חיי השירות ואת העצמי- תכונות ניקוי של הציפוי ומתאים לסביבות ייצור קשות שונות.
6. מנוע
המנוע מאמץ אינרציה נמוכה ומנוע מומנט גבוה, שיכול להגיע במהירות למומנט השיא לאחר תחילת המנוע, וכמעט אין מעל - מגביל את תנועת הגבול כשלא נרגש; יש חיישן טמפרטורה מדויק במנוע, ומגבלת הטמפרטורה של Over- מוגדרת דרך מערכת הבקרה כדי למנוע נזק הנגרם כתוצאה מחימום יתר של המנוע.
7. ממשק LCD
ממשק LCD יכול להציג מידע על טקסט, אלמנטים גרפיים ומאפייני מפעיל.
8. בחירת מצב בקרה
ניתן להשתמש במתג הסלקטיבי "מרחוק" - "STOP" - "מקומי" המותקן במכשיר ההפעלה המקומי כדי להגדיר פעולה מרחוק (שלט רחוק) או פעולה מקומית (שליטה מקומית) או מצב עצירה . 9. הפעלה מקומית למתג הפעלה "פתיחה" "{3}}} סגור" להתקנה.
מפרטים סטנדרטיים
|
ציון הגנה |
IP67 רגיל |
|
ספק כוח |
שלוש - שלב AC380V - --460V 50/60Hz חד-פאזי: AC110V-AC220V DC24V AC24V 50/60Hz |
|
מחזור חובה (ב- - כבוי) |
S2-15 דקות |
|
מחזור חובה (מודולציה) |
S4, 25% |
|
ציון בידוד |
F |
|
שיטת בקרה |
בקרה מקומית/DCS/FCS (מערכת בקרת FieldBus) |
|
הגנה על מנוע |
התחממות יתר/עומס יתר ועומס קצר/הגנה מפוארת/מיידית של בלם אלקטרוני |
|
הגנת מומנט |
מומנט מכני/הגנה על מומנט אלקטרוני |
|
הגנת ריבה |
בנה - בהגנה על התחממות יתר |
|
שגיאת חוזרות |
פחות או שווה ל- ± 1% |
|
מגבלת שגיאה בסיסית |
פחות או שווה ל -1% |
|
הגדרת אזור מת |
0.1% -9.9% מתכוונן |
|
ציפוי חיצוני |
צבע בטמפרטורה גבוהה |
|
טמפרטורת הסביבה |
סטנדרט: -20-+60 תואר אופציונלי: -40-+70 תואר |
|
לחות בסביבה |
90%RH MAX (NON - עיבוי) |
|
פיצוץ - כיתה הוכחה |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
פונקציות |
חלון תצוגה סיני / אנגלית של LCD ופונקציית פעולה מקומית רצף שלב עצמי המזהה והגנה על ניתוק שלב הגדרה ושליטה אינפרא אדום תקלה עצמית - טכנולוגיית אבחון Modbus RTU, Profidbus DP, HART, FF, DEVICENE (אופציונלי) |
|
אוֹת |
ת: מגע יבש פסיבי מרוחק, איתות דופק קצר (אינץ ') B: מגע יבש פסיבי מרוחק, איתות דופק ארוך (להחזיק) C: אות DC24V פעיל D: אות AC220V פעיל E: אות DC4-20MA מרוחק |
|
אות משוב |
ת: פתוח, סגור, עצירה אותות B: אות תקלה C: אות מיקום השסתום (DC4-20MA, DC1-5V, DC0-10V) D: אות שלט רחוק |
חשמל ושליטה
שיטות בקרה
בקרה מקומית: אופרת כפתור, פעולת גדר אינפרא אדום
DCS
בקרת מיתוג מרחוק: מגע יבש פסיבי, DC24V
בקרה אנלוגית מרחוק: DC4-20MA
בקרת ESD
בקרת פעולה לסירוגין
שני - בקרת תיל
FCS (מערכת בקרת FieldBus)
אות פלט
ב- - סוג כבוי
6 קבוצות של יציאות איתות קשר קבועות, אנשי קשר מוגדרים אופציונליים
התאמה אישית מיוחדת: פלט אות מגע עם 4 נקודות הניתן להרחבה
סוג אוטובוס
סוג אפנון
6 קבוצות של יציאות איתות קשר קבועות, אנשי קשר מוגדרים אופציונליים
משוב אנלוגי: DC 4-20MA
פונקציית בקרת האוטובוס:
מודול התקשורת מאמץ מבנה עצמאי המשולב בלוח הראשי כדי לענות על צרכיהם של מדיה תקשורת שונה ומערכות פרוטוקול תקשורת שונות. פרוטוקולי תקשורת נתמכים כיום כוללים Modbus RTU, Profibus - DP V0/DP V1, HART, FF, DEVICENE (אופציונלי).
פונקציית שלט רחוק אינפרא אדום:
המפעיל משתמש בטכנולוגיית שלט רחוק אינפרא אדום מתקדמת, המאפשרת דיאלוג מכונה {}}} אנושי דרך חלון דיאלוג אטום מבלי לפתוח את כיסוי המפעיל. אפילו במצבים מסוכנים, השלט הרחוק הבטוח המהותי יכול לבצע בבטחה הגדרת פרמטרים ותפעול מרחוק של המפעיל.
מדידת מומנט והגנה מדויקים
מערכת מדידת מומנט מעוצבת באופן מקצועי כדי להבטיח הגנה על עומס מפעיל ומעקב אחר זמן מעקב אחר שינויים במומנט השסתום:
(תצורה סטנדרטית)מדידת מומנט מכני: למנגנון ההדק המומנט המכני המסורתי יש יתרונות של בגרות, יציבות ואמינות. ביצענו אופטימיזציה ושדרגנו אותו על סמך המומנט המקורי, מה שהופך את מכשיר המומנט לרגיש יותר וחיי השירות שלו השתפרו מאוד.
(אופציונלי)מדידת מומנט אלקטרוני: על ידי איתור הזרם האמיתי - זמן, שטף מתח ומגנטי של המנוע, ועבודה עם בקר המיקרו לחישובים מקיפים, מתקבל מומנט הפלט המדויק ומושגת מדידה רציפה; מערכת זו אינה צריכה לשקול בלאי מכני, המשפר את אמינות המערכת.
מדידה והגנה מוטוריים
התחממות יתר: כאשר טמפרטורת המנוע עולה על ערך ההגנה על התחממות יתר שנקבעו, אסור על המנוע להפעיל, והודעת האזעקה של המנוע יתר של המנוע מוצגת. עומס יתר וקצר: המעגל מעוצב עם שבב המרת מתח מדויק של ADI כדי לעמוד במדידה המדויקת של מגוון רחב של שינויים בזרם; עומס יתר נגד - מאפייני עיכוב וקצר - הגנת המעגלים עומדים בתקנים רלוונטיים.
הגנה הפוכה מיידית: שימוש בטכנולוגיית בקרת עיכוב הפוך מיידית, כאשר המפעיל מקבל אות פעולה הפוך במהלך הפעולה, מערכת הבקרה תכבה תחילה ואז תבצע את הפעולה ההפוכה לאחר עיכוב כדי למנוע נזק לחלקי ההעברה המכניים.
בלם אלקטרוני: המפעיל החשמלי המודולציה מבטיח שהשסתום ייפסק במיקום השסתום שנקבע דרך הגדרת אזור מת ובלם אלקטרוני.
צלחת חיבור
לְהַנִיף
נתונים טכניים
|
דֶגֶם |
עֲנָק |
מסתובב מְהִירוּת (סל"ד) |
כוח מנועי (Kw) |
זרם מדורג (א) |
יחס ידני |
גזע מקסימלי קוֹטֶר (מ"מ) |
מִשׁקָל (ק"ג) |
|
פריז 10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
פריז 20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
פריז 30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
פריז 60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
פרייז 350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
מידות
Fryz Multi - הפנה מפעיל חשמלי
|
דֶגֶם |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
פריז 10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
פריז 20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
דֶגֶם |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
פרייז 350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
מידות חיבור
Fryz Multi - הפנה מפעיל חשמלי
סוג מומנט
|
דֶגֶם |
קוד אוגן |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
פריז 5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
פריז 20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
סוג דחף
|
דֶגֶם |
קוד אוגן |
D |
D1 |
D2 |
D1 מקסימום. |
n-d |
L |
f |
|
פריז 5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
פריז 20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
