שסתום כדורי איטום מתכת
שסתום כדורי נירוסטה
שסתומי כדור נירוסטה ניתנים לסגירה הדוקה עם סיבוב של 90 מעלות בלבד ומומנט סיבוב קטן. חלל גוף השסתום השווה לחלוטין מספק התנגדות קטנה ונתיב זרימה ישר עבור המדיום. המאפיין העיקרי של שסתומים כדוריים הוא המבנה הקומפקטי שלהם, תפעול קל ותחזוקה. ניתן להשתמש בשסתומי כדור נירוסטה כדי לשלוט בזרימת נוזלים מסוגים שונים כגון אוויר, מים, קיטור, חומרים קורוזיביים שונים, בוץ, מוצרי שמן, מתכות נוזליות ומדיה רדיואקטיבית. גוף השסתום של שסתום כדורי יכול להיות אינטגרלי או מודולרי. בדרך כלל יש להתקין שסתום מסוג זה בצורה אופקית בצינורות. סיווג שסתומי כדור נירוסטה: שסתומי כדור פניאומטיים מנירוסטה, שסתומי כדור חשמליים מנירוסטה ושסתומי כדור ידניים מנירוסטה. החומר של שסתומי כדור נירוסטה מחולק ל-304 316 שסתומי כדור נירוסטה.
יישום של שסתום כדור חשמלי חשמלי
שסתומי כדור חשמליים אינם דורשים הפעלה ידנית, אך מופעלים בצורה חכמה. בתהליך הייצור, הסביבה והאתר קובעים את כל הגורמים. שסתומי הכדור החשמליים המשמשים בסביבות בלחץ גבוה, בטמפרטורה גבוהה, בלחץ נמוך ובטמפרטורה נמוכה שונים. יש לשים לב לנקודות הבאות:
עבור טמפרטורה נמוכה ולחץ נמוך, החומר אינו דורש התאמות משמעותיות.
בתנאי לחץ גבוה וטמפרטורה גבוהה, שסתומי כדור חשמליים צריכים להיות עשויים מחומרים עמידים בטמפרטורה גבוהה ובלחץ גבוה, כגון נירוסטה וסגסוגת, שיכולים לעמוד בלחץ גבוה ובטמפרטורה גבוהה.
יש להחליף את הרכיבים הפנימיים של השסתום הכדורי החשמלי כדי לצמצם את הנזק לליבת השסתום, תוך כדי הקלה על זרימת המדיה והימנעות מקוקוס וחסימה של שסתום הכדור החשמלי.
כאשר השסתום הכדורי החשמלי נפתח, ניתן להתקין מכונות מסוימות המונעות רטט כדי למנוע נזק למבנה הפנימי של ליבת שסתום הכדור החשמלי במהלך הפתיחה.
מאפיינים
1. מבחינת חומר שסתומי כדור אטומים ממתכת חשמליים משתמשים במושבי שסתומים מתכתיים, העשויים לרוב מנירוסטה וסגסוגת קשה, בעלי דיוק עיבוד גבוה ודרישות טכנולוגיות תהליך. יש להם מגוון רחב של יישומים וניתן להשתמש בהם בטמפרטורה רגילה, בטמפרטורה נמוכה ובתנאי עבודה בטמפרטורה גבוהה ובלחץ גבוה.
2. מנקודת המבט של המנגנון המבני שסתומי כדור אטומים מתכת חשמליים עמידים לטמפרטורות גבוהות, בלאי ובעלי תכונות מכניות טובות. החיסרון הוא שביצועי האיטום של סוג זה של איטום גרועים. (עבור חומרי הדפסה המכילים בדרך כלל חלקיקים מוצקים או שיש להם בלאי, כמו גם מדיה עם טמפרטורות מעל 250 מעלות, מומלץ להשתמש בשסתומי כדור אטומים ממתכת).
3. מבחינת רמת דליפת השסתומים שסתומים אטומים מתכת: בדרך כלל V-class, עד VI Class.
התקנה ותחזוקה של שסתומי כדור חשמליים
1. כאשר שסתום הכדור החשמלי סגור, עדיין יש נוזל בלחץ בתוך גוף השסתום;
2. לפני תחזוקה, שחרר את לחץ הצינור והשאר את השסתום במצב פתוח; נתק את מקור החשמל או האוויר; לנתק את המפעיל מהתושבת;
3. יש צורך לאשר כי הלחץ בצינורות במעלה הזרם ומורד הזרם של שסתום הכדור החשמלי הוקל לפני שניתן לבצע פירוק ופירוק;
4. בעת פירוק והרכבה מחדש יש להקפיד על מניעת פגיעה במשטחי האיטום של חלקים, במיוחד חלקים שאינם מתכתיים. יש להשתמש בכלים מיוחדים בעת הסרת טבעת ה-O;
5. במהלך ההרכבה, יש להדק את הברגים על האוגן באופן סימטרי, הדרגתי ואחיד;
6. חומר הניקוי צריך להיות תואם לחלקי הגומי, חלקי הפלסטיק, חלקי המתכת וחומרי העבודה (כגון גז) בשסתום הכדורי. כאשר אמצעי העבודה הוא גז, ניתן להשתמש בבנזין (GB484-89) לניקוי חלקי מתכת. נקה חלקים שאינם מתכתיים במים טהורים או אלכוהול;
7. ניתן לנקות את החלקים הבודדים המפורקים על ידי טבילה. ניתן לקרצף חלקי מתכת שעדיין לא מפורקים בהם חלקים לא מתכתיים עם מטלית משי נקייה ועדינה ספוגה בחומר ניקוי (כדי למנוע נפילת סיבים והיצמדות לחלקים). במהלך הניקוי יש להסיר את כל השומן, הלכלוך, הדבק, האבק וכו' הנדבקים למשטח הקיר;
8. יש להוציא חלקים שאינם מתכת מחומר הניקוי מיד לאחר הניקוי ואין להשרותם לאורך זמן;
9. לאחר הניקוי יש להמתין עד שהחומר הניקוי שעל הקיר יתנדף (ניתן לנגב אותו במטלית משי לא ספוגה בחומר ניקוי) לפני ההרכבה, אך אסור להשאירו בצד לאורך זמן. זמן, אחרת הוא יחליד ויזוהם באבק;
10. יש לנקות חלקים חדשים גם לפני ההרכבה;
11. השתמש בגריז לשימון. גריז צריך להיות תואם לחומרי מתכת של שסתום כדורי, חלקי גומי, חלקי פלסטיק וחומרי עבודה. כאשר מדיום העבודה הוא גז, ניתן להשתמש בגריז מיוחד 221. יש למרוח שכבה דקה של גריז על פני חריץ התקנת החותם, למרוח שכבה דקה של גריז על חותם הגומי ולמרוח שכבה דקה של גריז על משטח האיטום ומשטח החיכוך של גזע השסתום;
12. במהלך ההרכבה, אסור לאפשר לשבבי מתכת, סיבים, שומן (למעט אלו שצוינו לשימוש), אבק וזיהומים אחרים, חומרים זרים וכו' לזהם, להידבק או להישאר על פני החלק או להיכנס לתוך החלק. חלל פנימי.
עקרון העבודה של שסתומי כדור
חלק הפתיחה והסגירה של שסתום כדורי הוא כדור בעל תעלה עגולה, המסתובב סביב הציר בניצב לתעלה. הכדור מסתובב עם גזע השסתום כדי להשיג את מטרת הפתיחה והסגירה של התעלה. ניתן לסגור שסתומים כדוריים היטב עם סיבוב של 90 מעלות בלבד ומומנט סיבוב קטן. על פי תנאי העבודה, ניתן להרכיב התקני נהיגה שונים ליצירת שסתומים כדוריים שונים עם שיטות בקרה שונות, כגון שסתומי כדור חשמליים, שסתומי כדור פניאומטיים, שסתומים כדוריים הידראוליים וכן הלאה כאשר השסתום הכדורי מסתובב 90 מעלות, הן הכניסה והיציאה צריכה להיות כדורית, ובכך לסגור את השסתום ולנתק את זרימת המדיום. חלק הפתיחה והסגירה (כדור) הוא שסתום המונע על ידי גזע השסתום ומסתובב סביב ציר השסתום הכדורי. ניתן להשתמש בו גם לוויסות ובקרה של נוזלים, ביניהם שסתום הכדור בצורת V האטום הקשיח בעל כוח גזירה חזק בין הליבה שלו בצורת V לבין מושב השסתום המתכתי מרותך בסגסוגת קשיחה, מתאים במיוחד למדיה המכילה סיבים, קטנים חלקיקים מוצקים וכו'. השסתום הכדורי הרב-כיווני יכול לא רק לשלוט בגמישות על ההתכנסות, ההסטה ומעבר כיוון הזרימה של המדיום על הצינור, אלא גם לסגור כל ערוץ ולחבר את שני הערוצים האחרים. בדרך כלל יש להתקין שסתום מסוג זה בצורה אופקית בצינורות. שסתומים כדוריים מחולקים לשסתומי כדור פניאומטיים, שסתומים כדוריים חשמליים ושסתומי כדור ידניים לפי שיטות הנהיגה שלהם.

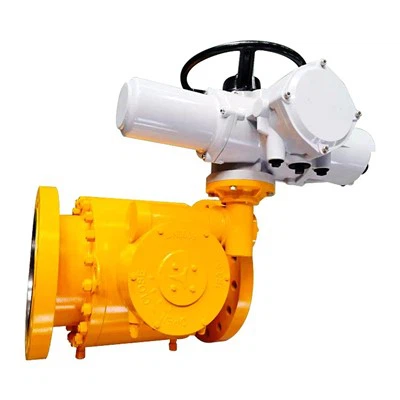

תמונות מוצר
