תיאור

שלח החקירה

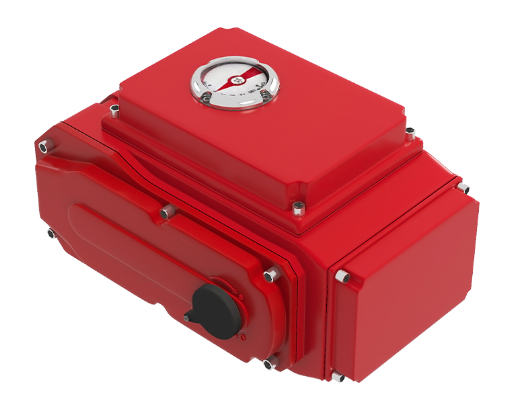

מפעיל חשמלי

product-523-394

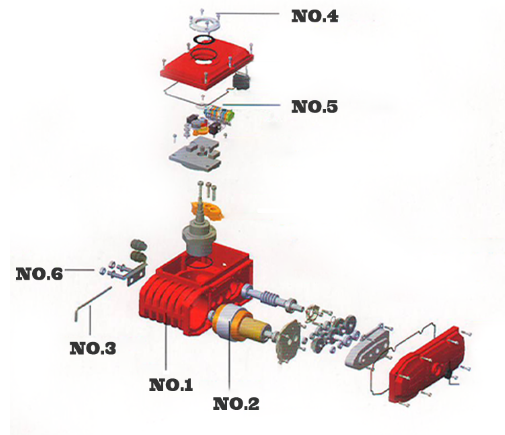

תכונות ביצועים

product-505-435

מעטפת - המעטפת עשויה מסגסוגת אלומיניום קשיחה, אנודייזה ומצופה באבקת פוליאסטר, בעלת עמידות בפני קורוזיה חזקה. רמת ההגנה היא IP67, NEMA4 ו-6, וסוג IP68 זמין.

מנוע - מנוע כלוב סנאי סגור לחלוטין, גודל קטן, מומנט גדול, כוח אינרציה קטן, דרגת בידוד F, מתג הגנה מובנה מפני התחממות יתר למניעת נזקי התחממות יתר למנוע.

מבנה הידית - עיצוב הידית מבטיח בטיחות, אמינות, חיסכון בעבודה וגודל קטן. כאשר החשמל כבוי, משוך בידית להפעלה ידנית. כאשר אינך משתמש בו באופן ידני, הנח את מפתח הברגים בתפס מפתח הברגים לשימוש קל.

מחוון--המחוון מותקן על הציר המרכזי ומאפשר לצפות במיקום השסתום. העדשה מאמצת עיצוב מראה קמור, שאינה צוברת מים והופכת את התצפית לנוחה יותר.

מייבש - משמש לשליטה בטמפרטורה, מניעת עיבוי לחות בתוך המפעיל עקב שינויי טמפרטורה ומזג האוויר, ושמירה על רכיבי חשמל פנימיים יבשים.

איטום - אטימה טובה, רמת ההגנה הסטנדרטית של המוצר היא IP67, ורמת ההגנה IP68 היא אופציונלית.

שסתום פרפר חשמלי

product-492-483

סקירה כללית

שסתום פרפר הוא שסתום שמשתמש בחלק פתיחה וסגירה מסוג דיסק כדי להסתובב קדימה ואחורה כ-90 מעלות כדי לפתוח, לסגור ולהתאים את תעלת הנוזל. שסתומי פרפר לא רק בעלי מבנה פשוט, גודל קטן, קל משקל, צריכת חומרים נמוכה, גודל התקנה קטן, מומנט נהיגה קטן, פעולה קלה ומהירה, אלא גם בעלי פונקציית כוונון זרימה טובה ומאפייני איטום סגירה. אחד מזני השסתומים הצומחים ביותר. במיוחד במדינות מפותחות מבחינה תעשייתית כמו ארצות הברית, יפן, גרמניה, צרפת ואיטליה, נעשה שימוש נרחב בשסתומי פרפר. הזנים והכמויות בשימוש עדיין מתרחבים, והם נעים לקראת טמפרטורה גבוהה, לחץ גבוה, קוטר גדול, אטימה גבוהה, חיים ארוכים, יש לו מאפייני ויסות מעולים ופיתוח רב תפקודי בשסתום אחד. האמינות ושאר מדדי הביצועים שלו הגיעו לרמה גבוהה, והוא החליף חלקית את שסתומי הגלובוס, שסתומי השער ושסתומי הכדור. עם התקדמות טכנולוגיית שסתומי הפרפר, שסתומי הפרפר יהפכו לצורת השסתום הדומיננטית תוך זמן קצר, במיוחד בתחומי יישומי לחץ בינוני ונמוך של שסתומים גדולים ובינוניים.

שיטת חיבור

על פי שיטות חיבור שונות, ניתן לחלק את שסתומי הפרפר החשמליים לשסתומי הפרפר החשמליים הנפוצים ביותר ולשסתומי פרפר אוגן חשמליים. חומרי האיטום כוללים אטמים רכים (טמפרטורה ולחץ רגילים) ואטמי מתכת (טמפרטורה גבוהה ולחץ גבוה). ספק הכוח הפועל בדרך כלל כולל: AC220V, AC380V, DC24V, אות הקלט כולל 4~20mA 0~10V ואותות זרם חלשים אחרים. לבסוף, לפי טופס הבקרה, הוא מחולק ל-on-off ype וסוג ויסות. סוג ה-on-off משחק את התפקיד של המתג; סוג הוויסות משמש להתאמת הזרימה ויכול במדויק. זהו גם שסתום יקר יחסית לכוונון הזרימה לאלף המעלה.

product-519-216

תיאור מוצר

מאפיינים ·

· גוף השסתום מרופד במלואו בעיצוב גומי

· דרך פיר ללא סיכה, לוח שסתום מעוקל

· מיסב לחץ דו-כיווני, איטום דו-כיווני · אטם משולש גזע · תצורות חומר מרובות, יישום של מדיות שונות

אפליקציית סקירה כללית

· שסתומי מדיה מצופים גומי במרכז קו נמצאים בשימוש נרחב כהתקני ניתוק או וויסות על צינורות נוזלים, גז ונוזל למחצה בחשמל, מתכות, תעשייה כימית, מזון, מינהל עירוני, חשמל ומערכות אחרות, כגון הסרת גופרית רטובה, טיפול במים, מיגון אש וצנרת מינהל עירוני וכו'.

פרמטרים טכניים

· קוטר נומינלי, DN50-DN3000 (2 אינץ'-120")

· רמת לחץ: PN6-PN16 (clss150)

· טמפרטורת עבודה: 20 מעלות -200C

· שיטת חיבור: מהדק, זיז, אוגן

חומר עיקרי

· גוף שסתום: ברזל רקיע, פלדת פחמן, נירוסטה

· לוחית שסתומים: ברזל רקיע, נירוסטה, פלדת דופלקס, פלדת סגסוגת וכו'.

· מושב: EPDM, NBRVITON וכו'.

נקודות מבט שונות של המוצר

product-507-281
