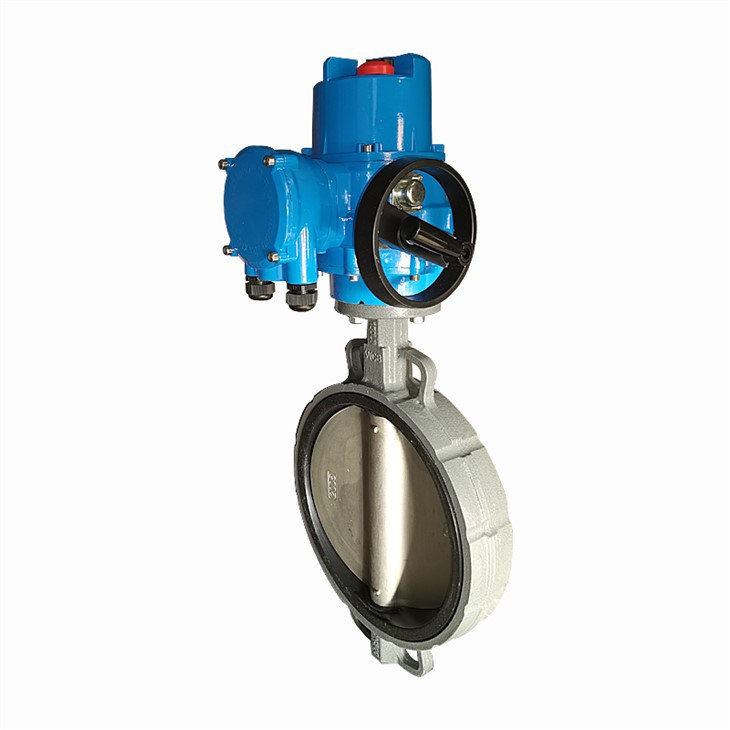

שסתום פרפר אטום רך
צלחת הפרפר של שסתום פרפר חותם רך מסוג רקיק מותקן בכיוון הקוטר של הצינור. בתעלה הגלילית של גוף שסתום הפרפר, צלחת הפרפר בצורת דיסק מסתובבת סביב הציר, וזווית הסיבוב היא בין 0 מעלות ל-90 מעלות. כאשר הוא מסתובב ל-90 מעלות, השסתום פתוח לחלוטין.
נכון להיום, שסתומי פרפר אטומים רכים, כרכיב המשמש למימוש הפעלה-כיבוי ובקרת זרימה של מערכות צנרת, היו בשימוש נרחב בתחומים רבים כגון נפט, תעשייה כימית, מתכות, אנרגיה הידרומית וכו'. בפרפר הידוע טכנולוגיית השסתומים, צורת האיטום שלו מאמצת בעיקר מבנה איטום, וחומר האיטום הוא גומי, פולי-טטראפלואורואתילן וכו'. בשל מגבלת המאפיינים המבניים, הוא אינו מתאים לתעשיות כגון עמידות בטמפרטורה גבוהה, עמידות בלחץ גבוה, עמידות בפני קורוזיה, ועמידות בפני שחיקה. שסתום פרפר מתקדם יחסית הוא שסתום פרפר אטם מתכת תלת-אקסצנטרי. גוף השסתום ומושב השסתום הם רכיבים מחוברים, ושכבת משטח האיטום של מושב השסתום מרותכת בחומרי סגסוגת עמידים בחום ועמידים בפני קורוזיה. טבעת איטום הערימה הרכה הרב-שכבתית קבועה על לוחית השסתום. בהשוואה לשסתום הפרפר המסורתי, לשסתום הפרפר הזה יש את היתרונות של עמידות בטמפרטורה גבוהה, פעולה קלה, ללא חיכוך בעת פתיחה וסגירה, והאטם מפוצה כאשר מומנט מנגנון ההילוכים גדל בעת הסגירה, מה שמשפר את ביצועי האיטום של שסתום הפרפר ומאריך את חיי השירות שלו.
הבעיות הבאות עדיין קיימות בשימוש בשסתום הפרפר הרך באטם רקיק:
1. מאחר שטבעת האיטום הרב-שכבתית הרכה והקשה מוערמת קבועה על לוח השסתום, כאשר לוחית השסתום פתוחה בדרך כלל, המדיום יוצר קרצוף חיובי על משטח האיטום שלו. לאחר סריקת חגורת האיטום הרכה בשכבת הביניים של יריעות המתכת, היא משפיעה ישירות על ביצועי האיטום.
2. בשל מגבלת התנאים המבניים, מבנה זה אינו מתאים לשסתומים בקוטר מתחת ל-DN200. הסיבה היא שהמבנה הכללי של לוחית השסתום עבה מדי והתנגדות הזרימה גדולה.
3. בשל העיקרון של המבנה התלת-אקסצנטרי, האיטום בין משטח האיטום של לוחית השסתום למושב השסתום נלחץ למושב השסתום על ידי המומנט של התקן ההולכה. במצב זרימה חיובית, ככל שהלחץ הבינוני גבוה יותר, כך שחול האיטום הדוק יותר. כאשר המדיום של ערוץ הזרימה זורם לאחור, ככל שהלחץ הבינוני עולה, הלחץ החיובי של היחידה בין לוחית השסתום למושב השסתום קטן מהלחץ הבינוני, והאטם מתחיל לדלוף.
שכבת צבע מיוחדת בטמפרטורה גבוהה
משטח הצבע נצמד היטב כדי להגן על גוף השסתום מפני חלודה בתנאי עבודה שונים.
מומנט קל, ביצועי איטום טובים
עיצוב גב רך, מומנט קל, ביצועי אטימה טובים, שילוב הדוק של גוף השסתום ומושב השסתום, סוג הידוק ללא שינוי, תחזוקה קלה
פרטי מוצר
בדיקת איכות המוצר
1. בדוק את המוצרים המיוצרים בקו הייצור של מפעילים חשמליים מדי יום, 100% בדיקה. ראשית, פתחו את מכסה המחוון ובדקו האם החיווט יפה, האם מצלמות הגבול בכיווני הפתיחה והסגירה מורמות לחלוטין, והאם מיקום המצביע תואם את המיקום בפועל של המפעיל. , האם הברגים בפנים מהודקים, יש לבדוק האם הכיסוי האחורי תקין, ולבדוק האם יש קילוף צבע במראה המפעיל החשמלי. לכלוך, מפתח ברגים ידני, מחבר עמיד למים, תקע אבק ידני, זכוכית ראייה ובלוטת זכוכית ראיה מותקנים כולם. לאחר שהכל תקין, השתמש במכונת סימון לייזר כדי לסמן את מספר המוצר בגב המפעיל החשמלי. מספר המוצר צריך לכלול את תאריך היום, ולבסוף להכניס את הקצף לאחסון.
2. בדיקת סטים שלמים של שסתומים: לאחר שמפעיל קו הייצור של התקנת השסתומים יסיים את איתור הבאגים, הוא יעביר את הזמנת הייצור לבודק האיכות, ומבקר האיכות יבדוק את הזמנת הייצור והמוצרים בזה אחר זה (פריטי בדיקה: שסתום כמות, קוטר, חומר, שיטת חיבור האם הלחץ תואם להזמנת הייצור, האם המתח, סוג הבקרה, שיטת החיבור של המפעיל החשמלי, האם זה מוצר חסין פיצוץ, והאם הוא תואם את הייצור. סדר, האם הברגים של השסתום והמפעיל החשמלי מהודקים, האם חסרים)
3. בדיקה לפני האריזה: בדקו האם כמות המוצר, הדגם, המתח, שיטת הבקרה וחלקי החילוף תואמים להזמנת הייצור.
4. בדיקת מוצרי בדיקה אקראית במרכז העיבוד: פעם אחת בבוקר ואחר הצהריים בכל יום, יש לקחת את רשימת פריטי הבדיקה למרכז העיבוד ולבחור באופן אקראי מוצר מעובד מכל מכונה. מצא את מפעיל מרכז העיבוד ובקש ממנו למדוד אחד אחד לפי רשימת פריטי הבדיקה. , ולשמור תיעוד.
