שסתום בקרה ET עם מחסנית קיצוץ ומפעיל 667
תיאור
Trim Cartridge הוא פתרון מלא לתיקון שסתומי בקרה המשלב החלפת רשימת חלקי חילוף מומלצת לקצץ מלאה (RSPPL) בתוספת מכסה מנוע חדש במחסנית תיקון יחידה שהורכבה במפעל. למחסנית Trim יש את אותה התאמה ותפקוד של חיתוך easy-e המסורתי, מה שהופך אותה לתואמת לאחור למבני easy-e קיימים. בנוסף להיותה מורכבת מראש, כל מחסנית חיתוך נבדקת כדי להבטיח יכולת כיבוי של CL V ויש לה את ערכת האריזה ENVIRO-SEAL™ הטעינה בזמן אמת, המאפשרת התקנה פשוטה שמפחיתה את זמן ומורכבות התיקון.
שסתום ET עם מכלול מחסנית לקצץ

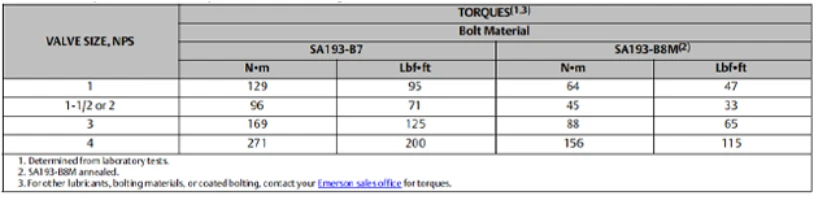

הנחיות מומנט גוף אל מכסה מנוע באמצעות חומר סיכה על בסיס ליתיום (3)
תחזוקה
תדירות הבדיקה והתחזוקה תלויה בחומרת תנאי השירות. כאשר מחסנית החיתוך מותקנת, אטם הפתיל הספירלי (שאינו ניתן לתיקון) נדחס על מנת לטעון ולאטום את אטם הכלוב (איור 2, מפתח 4). אם מחסנית החיתוך תוסר ותתקין מחדש, ייתכן שהאטם המפותל בספירלה לא יספק עומס מספיק לאחר הדחיסה הראשונית. לכן, לא מומלץ להסיר ולהתקין מחדש את Trim Cartridge לאחר ההתקנה הראשונית. ניתן לטפל באריזת השסתומים מכיוון שהיא אינה מצריכה שחרור של אטם הפצע הספירלי. סעיף זה כולל הוראות לתחזוקה של אריזה במחסנית החיתוך.
החלפת אריזה
מערכות אריזה ENVIRO-SEAL מיועדות לביצועים איכותיים לאורך תקופות ממושכות. אריכות ימים זו מאפשרת לבצע תחזוקה של אריזה בהפסקות מתוזמנות קבועות של המפעל או בהחזרות. השתמש בהוראות הבאות בעת בדיקה או החלפה של אריזת ENVIRO SEAL. מידע נוסף ניתן למצוא במדריך ההוראות של שסתומי גזע הזזה ENVIRO-SEAL (D101642X012) אם מחליפים את חומר מערכת האריזה לחומר אחר, כגון PTFE לגרפיט ULF, מומלץ לבדוק את גודל המפעיל, כמו חיכוך אריזה ישתנה.
מדריך הוראות
1. יש לבודד את שסתום הבקרה מלחץ הקו.
2. שחרר לחץ וניקוז אמצעי תהליך משני צידי שסתום הבקרה.
3. אם אתה משתמש במפעיל כוח, כבה גם את כל קווי הלחץ למפעיל הכוח, ושחרר את כל הלחץ מהמפעיל. השתמש בהליכי נעילה כדי לוודא שהאמצעים לעיל יישארו בתוקף בזמן העבודה על הציוד.
4. נתק את קווי ההפעלה מהמפעיל וכל צנרת דליפה מהמכסה.
5. נתק את מחבר הגבעול ולאחר מכן הסר את המפעיל מהשסתום על ידי שחרור אום הנעילה של העול.
6. הסר את כל חלקי מחוון התנועה ואמי הנעילה של הגזע מהברגות השסתום.
7. הסר את אום האריזה (איור 3, 4, או 5, מפתח 3) מהמכסה.
8. הסר חלקי אריזה מהקידוח באמצעות כלי חילוץ אריזה ובדוק אם יש נזק לגזע השסתום או לקידוח תיבת האריזה.
9. התקן את חלקי האריזה של ENVIRO-SEAL בקופסת האריזה. השתמש באיור 3, 4 או 5 כדי להבטיח שחלקי האריזה וחבילת הקפיץ מורכבים בסדר הנכון.
10. התקן את מכלול חבילת הקפיצים עם הקפיצים המחוברים, על הגבעול, וודא שקפיצי Belleville מוערמים כהלכה וחלקי קופסת האריזה מורכבים בסדר הנכון (איורים 3, 4 או 5). חלקי אריזה אינם יכולים לתפקד כראוי אם קפיצי Belleville או חלקי אריזה אחרים אינם מוערמים כהלכה.
11. שימון את אום האריזה (איור 3, 4, או 5, מפתח 3) עם חומר סיכה נגד התפיסה והתקן את היד בחוזקה.
נהלי הידוק - אום אריזה
1. כדי להשיג תועלת מרבית ממערכת האריזה ENVIRO-SEAL, אום האריזה חייב לדחוס את קפיצי בלוויל ל"עומס היעד" שלהם. עומס המטרה הוא הנקודה שבה קפיצי בלוויל מתוכננים לביצועים מיטביים, כאשר הם דחוסים ל-85 אחוז מהסטייה המקסימלית שלהם, או כמעט שטוחים. (הסטה המרבית היא כאשר הקפיצים דחוסים ב-100 אחוז, או שטוחים לחלוטין). כדי להשיג את עומס היעד של 85 אחוז דחיסה של סטייה מקסימלית, בצע את הפעולות הבאות:
· הדקו את אום האריזה עד שקפיצי בלוויל נדחסים ב-100 אחוז (או שטוחים לחלוטין), כפי שזוהה על ידי עלייה מהירה במומנט האומים.
· לאריזת PTFE או דופלקס, שחרר את אום אוגן האריזה 1/2 סיבוב (180 של סיבוב).
· לאריזת גרפיט ULF, שחרר את אום אוגן האריזה 1/4 סיבוב (90 של סיבוב). כעת הושג "עומס היעד" של 85 אחוז דחיסה. עיין במדריכי ההוראות המתאימים של השסתום והמפעיל בעת חיבור השסתום למפעיל. בתנאים רגילים, אום האריזה לא צריך לדרוש הידוק מחדש.
2. עם זאת, בעת שירות, אם הקפיצים אינם נשארים בעומס היעד של 85 אחוז דחיסה, הדקו מחדש את אום קופסת האריזה בהתאם לשלב 1 לעיל.
שיקולים אחרים
בעת אריזה מחדש של שסתום עם אריזת ENVIRO-SEAL שהייתה בשירות, בדוק את מצב פתח האריזה לאחר הסרת האריזה. הנחיה טובה לשימוש בבדיקת מצב פתח האריזה היא כלל 20/20. אם פחות מ-20 אחוזים משטח הפנים של הקדח מגולגלים ואם אין בורות עמוקים יותר מ-0.020 אינץ', אז האריזה צריכה לעבוד כמתוכנן. זו לא צריכה להיות מדידה מדויקת; בדיקה חזותית מספקת. אם קדח האריזה אינו עומד בקריטריונים אלה, יש להחליף את היחידה.
הסדר אריזה של ENVIRO-SEAL PTFE
הסדר אריזה דופלקס של ENVIRO-SEAL
סידור אריזה של ENVIRO-SEAL גרפיט ULF
