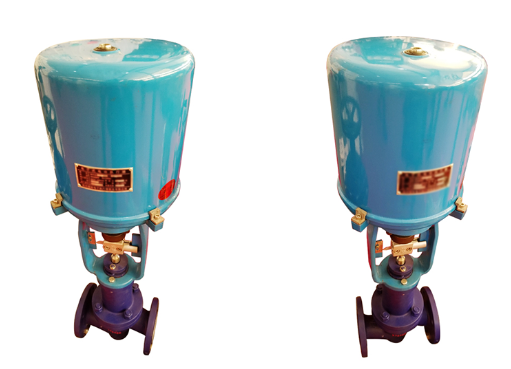

שסתום בקרה חשמלי
תכונות מבניות של שסתום בקרה חשמלי
1. מגבר הסרוו מאמץ משוב שלילי דינמי עמוק, שיכול לשפר את דיוק ההתאמה האוטומטית.
2. מפעילים חשמליים מגיעים בצורות שונות ומתאימים ל-4~20mA. DC או 0~10mA.DC.
3. הטווח המתכוונן גדול, היחס המתכוונן המובנה הוא 50, ומאפייני הזרימה כוללים קו ישר ואחוז שווה.
4. שסתום הבקרה החשמלי האלקטרוני יכול לשלוט ישירות על פתיחת השסתום על ידי אותות זרם ללא צורך במגבר סרוו.
5. גוף השסתום מתוכנן על פי עקרון מכניקת הנוזלים עם מעבר התנגדות זרימה נמוכה בחתך רוחב שווה, ומקדם הזרימה המדורג גדל ב-30%.
פרטי מוצר
טווח שלם
עם מגוון שלם של מפרטי מוצרים, אתה תמיד יכול למצוא את המתאים לך
חזק וחזק
איכות מוצר טובה, תכונות נוגדות חמצון חזקות ועמידות
ביצוע מוקפד
ביצוע חלק וטחינת משטח עדינה ללא כתמים
שסתום ויסות, הידוע גם בשם שסתום בקרה, הוא מכשיר המשתמש בהפעלת כוח כדי לשנות את זרימת הנוזלים במערכת תהליך. הנציבות האלקטרוטכנית הבינלאומית (IEC) מגדירה את שסתום הוויסות [נקרא שסתום בקרה בחו"ל] כך: "הוא כולל רכיב נטו, רכיב גוף שסתום פנימי המשנה את קצב הזרימה של נוזל התהליך, ומפעילים אחד או יותר. מחוברים.
המפעיל משמש כדי להגיב לאות שנשלח על ידי רכיב הבקרה. שסתום הוויסות מורכב ממפעיל ורכיב שסתום. המפעיל הוא התקן המניע של שסתום הוויסות. הוא יוצר דחף מתאים בהתאם ללחץ האות, גורם למוט הדחיפה לנוע מעת לעת, ובכך דוחף את ליבת השסתום של שסתום הוויסות לנוע. רכיב השסתום הוא החלק המווסת של שסתום הוויסות. הוא יוצר אינטראקציה ישירה עם המדיום באמצעות תזוזה של מוט הדחיפה של המפעיל כדי לשנות את אזור המצערת של שסתום הוויסות כדי להשיג את מטרת הוויסות. שסתומי ויסות מחולקים בעיקר לשסתומי ויסות פנאומטיים, שסתומי ויסות חשמליים ושסתומי ויסות הידראוליים לפי מקורות האנרגיה שלהם. ההבדל טמון במפעיל שבו הם מצוידים. שסתום הבקרה הפנאומטי משתמש באוויר דחוס כמקור הכוח ומצויד במפעיל פנאומטי. שסתום הבקרה החשמלי משתמש בחשמל כמקור הכוח ומצויד במפעיל חשמלי; שסתום הבקרה ההידראולי משתמש בלחץ הידראולי כמקור הכוח והוא מצויד במפעיל הידראולי.
בהתאם לצרכים, ניתן לצייד את שסתום הוויסות במגוון אביזרים כדי להפוך אותו נוח יותר לשימוש ושלם יותר בתפקוד. אביזרים אלו כוללים מנגנוני שסתומים, מנגנוני גלגלי יד, ממירים חשמליים וכו'.
צורת גוף השסתום

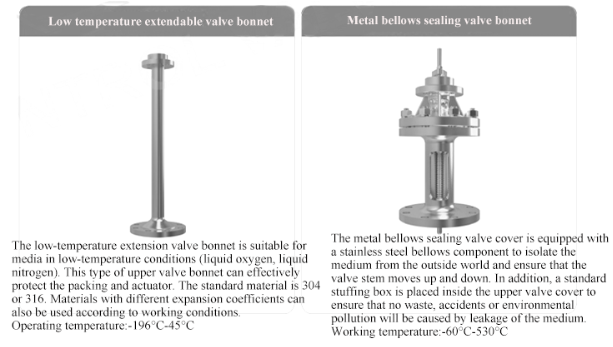

צורת מכסה המנוע של שסתום
עקרון העבודה של שסתום בקרה חשמלי
שסתום הוויסות החשמלי שולט אוטומטית בפתיחת השסתום בהתאם לאות מהחלק המווסת, ובכך מווסת את הזרימה הבינונית, הלחץ ורמת הנוזל. ניקח לדוגמא את אות הזרם הנפוץ ביותר 4-20mA, כאשר האות ממערכת הבקרה לשסתום הבקרה החשמלי הוא 4mA, שסתום הבקרה במצב סגור לחלוטין, וכאשר ניתן אות 20mA ל זה, שסתום הבקרה נמצא במצב פתוח לחלוטין. ערכי אות שונים בין 4-20mA תואמים לפתחים שונים של שסתום הוויסות, כלומר, כאשר מערכת הבקרה נותנת לו אות 12mA, פתיחת שסתום הוויסות היא 50%. בחר את מקדם הזרימה הרלוונטי בהתאם לתווך מצב העבודה שלך, ותוכל לחשב את קצב הזרימה והלחץ המתאימים לכל פתיחה של שסתום הוויסות. על מנת להשיג את דרישות הרגולציה של שסתום הוויסות עבור מדיום העבודה.
