שסתום השער
סקירה כללית
בין סוגים שונים של שסתומים, שסתומי שער הם הנפוצים ביותר. שסתום שער מתייחס לשסתום שאיבר הסגירה שלו (צלחת שער) נע לאורך הכיוון האנכי של ציר הערוץ. הוא משמש בעיקר כדי לחתוך את המדיום על הצינור, כלומר, הוא משמש פתוח לחלוטין או סגור לחלוטין. בדרך כלל, לא ניתן להשתמש בשסתומי שער כדי לווסת את הזרימה. זה יכול להיות מיושם על טמפרטורה נמוכה ולחץ נמוך כמו גם טמפרטורה גבוהה ולחץ גבוה, וניתן להשתמש בו עבור מדיות שונות על פי חומרים שונים של השסתום. עם זאת, שסתומי ביניים אינם משמשים בדרך כלל בצינורות המובילים מדיה כגון בוץ. לשסתום שער יש את היתרונות הבאים:
① עמידות קטנה לנוזלים.
②המומנט הנדרש לפתיחה וסגירה קטן.
③ ניתן להשתמש בו בצינורות רשת טבעתיים שבהם המדיום זורם בשני הכיוונים, מה שאומר שכיוון הזרימה של המדיום אינו מוגבל. ④ כאשר הוא פתוח לחלוטין, משטח האיטום נשחק פחות על ידי המדיום העבודה מאשר שסתום העצירה.
⑤מבנה הגוף פשוט יחסית ותהליך הייצור טוב.
⑥אורך המבנה קצר יחסית. מכיוון שלשסתומי שער יש יתרונות רבים, הם משמשים במגוון רחב של יישומים. בדרך כלל, שסתומי שער משמשים כמכשירים לחיתוך המדיום בצינורות בקוטר גדול או שווה ל-DN50. אפילו בכמה צינורות בקוטר קטן (כגון DN15~DN40), חלק משסתומי השער עדיין נשמרים. לשסתומי שער יש גם כמה חסרונות, בעיקר:
①הגודל הכולל וגובה הפתיחה גדולים, וגם שטח ההתקנה הנדרש גדול.
② במהלך תהליך הפתיחה והסגירה, קיים חיכוך יחסי בין משטחי האיטום, וכתוצאה מכך בלאי רב יותר ואף שריטות בטמפרטורות גבוהות.
③ בדרך כלל, לשסתומי שער יש שני זוגות אטימה, מה שמוסיף כמה קשיים לעיבוד, שחיקה ותחזוקה.
④זמן הפתיחה והסגירה ארוך. לשסתומי שער יש סוגים מבניים שונים. ההבדל העיקרי הוא הסוג המבני של רכיבי איטום המשמשים. על פי המבנה של אלמנט האיטום, שסתומי השער מחולקים לרוב למספר סוגים שונים, והצורות הנפוצות ביותר הן שסתומי שער מקבילים ושסתומי שער טריז; על פי המבנה של גזע השסתום, ניתן לחלקו גם לשסתום שער הרמה (גזע עולה) ושסתום שער מסתובב (גזע שאינו עולה).
הרכב המוצר
במשך זמן רב, שסתומי השער הכלליים המשמשים בשוק הם בדרך כלל דולפים ונוטים לחלודה. החברה שלנו מציגה טכנולוגיה זרה לייצור שסתומי שער אטומים רכים. זה מתגבר על החסרונות של שסתומי שער רגילים כמו איטום לקוי, עייפות אלסטית וחלודה קלה. שסתום שער החותם הרך הוא מוצר חלופי של שסתום השער המסורתי. הוא משתמש בלוח השער האלסטי כדי לפצות על עיוות קל כדי להשיג אפקט איטום טוב. לשסתום יתרונות משמעותיים כמו החלפת אור, איטום אמין, זיכרון אלסטי טוב וחיי שירות ארוכים. זה יכול להיות בשימוש נרחב זה משמש כמכשיר מזיגה מווסת ויירט בצינורות נוזלים כגון מי ברז, ביוב, בנייה, מזון, חשמל, רפואה, מטלורגיה, טקסטיל ומערכות אנרגיה.

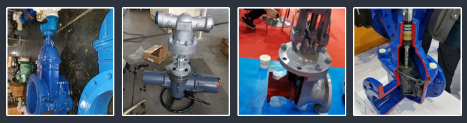

שסתום שער איטום מושב אלסטי ננעל
שסתום שער איטום מושב אלסטי מיוחד להגנה מפני אש
שסתום שער איטום מושב אלסטי מוט טלסקופי
טופס מחבר
צורות קצה חיבור: אוגן פנים מוגבה, אוגן מישור מלא, אוגן חיבור טבעת, חיבור קצה ריתוך תחת, חיבור הברגה, חיבור לריתוך שקעים וחיבור משולב וכו', וניתן גם להתאמה אישית לפי דרישות הלקוח. קצוות הריתוך מיוצרים בהתאם ל-ASME B16.25 ודורשים מהמשתמש לספק את עובי הדופן של הצינור.
סוג אטם אוגן בינוני למכסה שסתום מוברג
סוג שער
מכסה שסתום איטום עצמי
מבנה אריזה סטנדרטי
השסתום מתוכנן, מיוצר ונבדק כדי להשיג דליפה נמוכה של 50PPMVOC כסטנדרט. מאמר זה חל על כל שסתומי שער פלדה יצוקה ופלדה מחושלת, למעט דרישות מיוחדות של המשתמש. על ידי הגדלת סובלנות קוטר גזע השסתום ושליטה קפדנית על ישרות גזע השסתום ועל חלקות משטח האריזה, אנו מבטיחים דליפה נמוכה לטווח ארוך של גזע השסתום.
מבנה אריזת עומס דינמי
טופס אריזת גזע שסתום עם דחיסה של קפיץ פרפר. צורה זו משמשת בעיקר במקומות שבהם השסתום דורש לרוב החלפה או תחת שינויי טמפרטורה ולחץ גבוהים יותר כדי להפחית התאמות תכופות לבלוטת האריזה כדי לפצות על צריכת האריזה. בלוטת אריזה בעומס דינמי העיצוב מספק דחיסה מתמשכת של האריזה כדי להבטיח ביצועי איטום טובים בסביבות הפעלה ארוכות טווח ומשתנות. ניתן לספק סוגי מילוי וחומרי מילוי שונים בהתאם לדרישות הלקוח.
טבעת מרווח
השילוב של אריזה בחלק העליון והתחתון של טבעת המרווח יכול לדחוס את האריזה ביעילות. כאשר נוזל/גז אינו יכול לדלוף החוצה, מבנה זה משמש להזרקת שומן לשימון האריזה או לשחזור דליפה באזור גזע השסתום.
אוטם מים
תא המילוי מתוכנן כמבנה אטום במים, ומים בלחץ של 0.6-1.6 MPa מוכנסים לממשק. החיכוך קטן והאטימה טובה. זה יכול לבודד את המערכת מהאטמוספרה ולהבטיח אטימות אוויר טובה.
