שסתום שער ידני
שסתום שער הוא שסתום שחלק סגירת השער שלו נע בכיוון האנכי לאורך קו המרכז של המעבר. בדרך כלל הוא מורכב מגוף שסתום, מושב שסתום, גזע שסתום, שער, מצנפת שסתום וטבעת איטום. ניתן להפוך אותו למגוון שסתומי שער חשמליים ושסתומי שער פנאומטיים על ידי הצטיידות במכשיר ההולכה ושסתום השער. זה יכול לשמש רק לפתיחה מלאה ולסגירה מלאה בצינור, ולא ניתן להשתמש בהן להתאמה ומצערת.
עיקרון עבודה
שער שסתום השער נע באופן לינארי עם גזע השסתום. בדרך כלל יש חוט טרפז על גבעול ההרמה. דרך האום בחלקו העליון של השסתום וחריץ המדריך על גוף השסתום, התנועה הסיבובית הופכת לתנועה ליניארית, כלומר מומנט ההפעלה מומר לדחף הפעלה.
סָגוּר
ניתן לאטום את משטח האיטום רק על ידי הלחץ הבינוני, כלומר משטח האיטום של השער נלחץ על מושב השסתום בצד השני על ידי הלחץ הבינוני כדי להבטיח את איטום משטח האיטום. זה איטום עצמי. מרבית שסתומי השער משתמשים באיטום מאולץ, כלומר כאשר השסתום סגור, השער נאלץ ללחוץ על מושב השסתום על ידי כוח חיצוני כדי להבטיח את איטום משטח האיטום.
לִפְתוֹחַ
כאשר גובה מעלית השער שווה פי 1: 1 מקוטר השסתום, מעבר הנוזל אינו חסום לחלוטין, אך לא ניתן לפקח על מיקום זה במהלך הפעולה. בשימוש בפועל, החלק העליון של גזע השסתום משמש כסימן, כלומר את המיקום בו לא ניתן לפתוח אותו, כמצב הפתוח לחלוטין שלו. על מנת לשקול את תופעת הנעילה הנגרמת כתוצאה משינויי טמפרטורה, היא בדרך כלל נפתחת למצב העליון ואז הפכה 1/2-1 פונה כמיקום השסתום הפתוח לחלוטין. לפיכך, המיקום הפתוח לחלוטין של השסתום נקבע על ידי מיקום השער (כלומר המכה).
עקרון שסתום השער
כפי שהשם מרמז, שסתומי שער חשמליים משתמשים במפעילים חשמליים כדי לשלוט על שסתומי שער. הם מחולקים בעיקר לחלקים העליונים והתחתונים. החלק העליון הוא המפעיל החשמלי והחלק התחתון הוא שסתום השער. המפעיל ושסתום השער מחוברים, והמפעיל החשמלי שולט על שסתום השער כדי להיפתח ולסגור כדי להשיג את הכניסה של מדיום הצינור. שסתומי שער מתאימים בדרך כלל לאירועים לא-פסוליים והם בדרך כלל שסתומים פתוחים וסגורים. אם תנאי העבודה דורשים התאמה, משתמשים בדרך כלל שסתומי בקרה חשמליים, שסתומי כדור חשמליים, שסתומי פרפר חשמליים, שסתומי גלובוס חשמלי וכו '.
שיטות ניפוי באגים
לאחר חיבור השסתום, חבר את החוטים החיצוניים בהתאם לתרשים החיווט החיצוני. שימו לב במיוחד אם אות הקלט הוא אות זרם או אות מתח. הם לא יכולים להיות מעורבים. לא ניתן לחבר באופן שגוי את האותות החיוביים והשליליים. משתמשים יכולים לבדוק ולבצע באגים בזה אחר זה לפי השיטות הבאות. התאם את המגבלה המכנית של המפעיל החשמלי: התאמת המגבלה המכנית היא לגרום למפעיל לעבוד רק בטווח הגבול העליון והתחתון המכני כדי למנוע מהמפעיל להגביל יתר ולגרום לסכנה או לפגוע בשסתום. כפי שמוצג באיור, המנוף והגבול העליון והתחתון מסופקים בהתאמה. במצב המיקום האפס, עצירת הגבול התחתון צריכה להיות קרובה או קרוב למנוף מלמטה כדי למנוע מגביל יתר על המידה. אם הסטייה גדולה, ניתן לשחרר את אגוז ההידוק וניתן להעביר את חסימת העצירה למצב המקביל, וניתן להדק את האום המתאים; במצב המיקום המלא, עצירת הגבול העליונה צריכה להיות קרובה או קרוב למנוף מלמעלה כדי למנוע את הגבלת המפעיל יתר. אם הסטייה גדולה, ניתן לשחרר את אגוז ההידוק וניתן להעביר את גוש העצירה למצב המתאים, וניתן להדק את האום המתאים. כאשר הכוח אינו מחובר, תהליך הניפוי יכול להשתמש בגלגל היד כדי לפתוח ידנית את המפעיל למצב האפס ולמיקום המלא של השסתום הנדרש ואז לבצע התאמות תואמות. ניתן להתאים את המפעיל גם למצב הידני החשמלי כאשר הכוח פועל, וניתן לפתוח את המפעיל למצב האפס הנדרש ולמיקום המלא על ידי מפתחות למעלה או למטה בתצוגה. אם המפעיל לא זז כאשר לוחץ על מקש למעלה או למטה במהלך תהליך ההתחלה, זה בגלל מגבלת מתג הגבול.

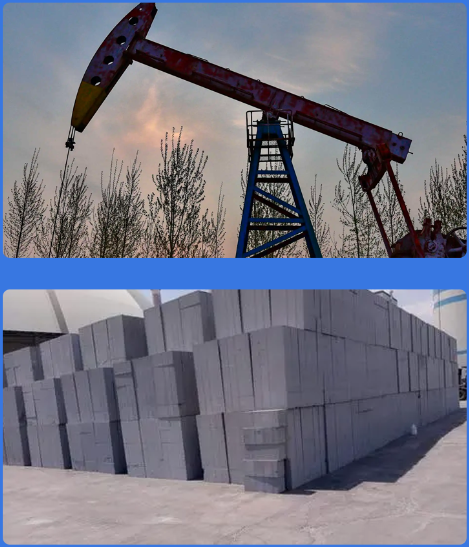

יישומים
