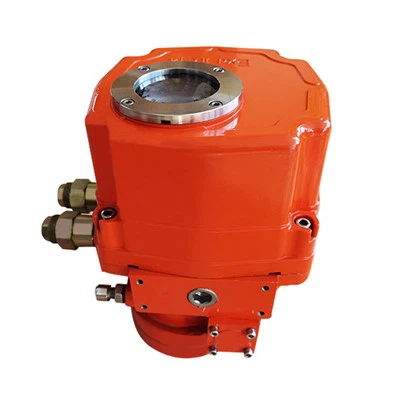

מפעיל שסתום חשמלי מותקן על לוחית רגל

מפעיל שסתום חשמלי

מבנה המוצר

העברת כוח

העברת הכוח של המפעיל עושה שימוש במנגנון הפחתת דיוק המורכב מתולעת מסגסוגת ברונזה ותולעת פלדה מסגסוגת. גלגל התולעת והתולעת פועלים בנפרד בגריז, המתאים להפרש טמפרטורת הסביבה וגם משפר את חיי השירות.

מנוע כונן

המנוע מאמץ מנוע אינרציה נמוכה ומומנט גבוה, שיכול להגיע במהירות לשיא המומנט לאחר התנעת המנוע, וכמעט שאין תנועת גבול יתר כאשר אינו נרגש; יש חיישן טמפרטורה מדויק במנוע, ומגבלת טמפרטורת היתר נקבעת דרך מערכת הבקרה כדי למנוע נזק שנגרם מהתחממות יתר של המנוע.

מעטפת נגד קורוזיה

המשטח החיצוני של המפעיל מאמץ סרט צבע קשיח והדבקה חזקה של צבע מתכת מיוחד מסגסוגת אלומיניום, בעל עמידות UV חזקה, עמידות בפני קורוזיה ומלאות גבוהה, יכול לשפר באופן מקיף את חיי השירות ואת תכונת הניקוי העצמי של הציפוי, והוא מתאים לסביבות ייצור קשות שונות.

תיבת טרמינלים

תיבת מסוף אטומה עצמאית, שיכולה להבטיח את שלמות האיטום של החלקים החשמליים במפעיל החשמלי בעת ביצוע חיווט באתר

ממשק פלט

אוגן המפעיל תואם את תקן IS05210/5211 (GB12222/12223), ומספק גם ממשקי אוגן התואמים את תקן JB2920, וניתן להתאים אותם במיוחד לפי דרישות הלקוח.

מבנה אטום

המפעיל מאמץ מבנה עיצובי חותם כפול כדי להבטיח שהמפעיל עמיד למים ואטום לאבק; רמת ההגנה הסטנדרטית של המוצר היא IP67.

חשמל ובקרה

תצוגת LCD ממשק אדם-מכונה

ה-LCD משתמש במטריצת נקודות גרפית ו-LCD עם קוד מקטע עם תאורת רקע להצגת מומנט, מיקום שסתום, הגדרת מגבלה ושאר מצבי עבודה ואזעקות בסינית, מספרים וגרפיקה, שניתן לראות ולהגדיר בבירור גם בלילה. במקביל, הוא מצויד בשני מחווני מיקום שסתום LED אדומים וירוקים, בעלי חדירה חזקה גם בסביבות קשות, המאפשרים למשתמשים לראות את מצב העבודה של המפעיל במבט חטוף.

פונקציית שלט רחוק אינפרא אדום

המפעיל משתמש בטכנולוגיית שלט רחוק אינפרא אדום, המאפשרת דיאלוג בין אדם למכונה דרך חלון דיאלוג אטום מבלי לפתוח את מכסה המפעיל. אפילו במצבים מסוכנים, השלט הרחוק הבטוח באופן מהותי יכול להגדיר בבטחה את הפרמטרים של המפעיל

פונקציית בקרת אוטובוס

מודול התקשורת מאמץ מבנה עצמאי המונח על הלוח הראשי כדי לענות על הצרכים של מדיות תקשורת שונות ומערכות פרוטוקול תקשורת שונות. פרוטוקולי תקשורת נתמכים כרגע כוללים ModbusRTU, PROFIBUS-DPV0/DPV1, HART, FF, DeviceNe (אופציונלי)

מדידה והגנה

הגנת מומנט

הגנה מפני ריבה

הגנה מפני אובדן פאזה

הגנה מפני התחממות יתר

הגנה מפני זרם יתר

הגנת החלפת כיוון ריצה

מדידת מומנט והגנה מדויקת

הגנת עומס יתר של מפעיל וניטור שינויי מומנט שסתומים בזמן אמת:

(סטנדרטי) מדידת מומנט מכנית: למנגנון הדק המומנט המכני המסורתי יש את היתרונות של בוגר, יציב ואמין. ביצענו אופטימיזציה ושדרגנו אותו על סמך המומנט המקורי, מה שהופך את התקן המומנט לרגיש יותר ומשפר מאוד את חיי השירות שלו.

{אופציונלי} מדידת מומנט אלקטרונית: על ידי זיהוי הזרם, המתח והשטף המגנטי בזמן אמת של המנוע, ושיתוף פעולה עם המיקרו-מחשב השבב הבודד לצורך חישוב מקיף, מתקבל מומנט פלט מדויק להשגת מדידה רציפה; מערכת זו אינה צריכה לקחת בחשבון בלאי מכני, אשר משפר את אמינות המערכת.

מדידת תנועה מדויקת של מיקום שסתום והגנה

המפעיל משתמש במקודד מוחלט של {{0}}bit כדי למדוד את מהלך מיקום השסתום, עם מהלך של 4096 סיבובים ורזולוציית זווית של סיבוב בודד של 0.088 מעלות. המקודד משולב עם מנוע מגנטי. במקרה של אובדן חשמל, אין צורך לדאוג מאובדן מיקום השסתום בעת הפעלה ידנית של המפעיל. טכנולוגיית הגבול המתקדמת נגד ריצוד משמשת להבטחת נתוני פלט מהירים, יציבים ואמינים, ומשפרת למעשה את היציבות והאמינות של המערכת.

מדידת מנוע והגנה

התחממות יתר: כאשר טמפרטורת המנוע עולה על ערך ההגנה מפני התחממות יתר שנקבע, אסור למנוע לפעול ומידע על אזעקת התחממות יתר של המנוע מוצג. עומס יתר וקצר חשמלי: המעגל שתוכנן עם שבב המרת מתח מדויק עומד במדידה מדויקת של שינויים בזרם בקנה מידה גדול: מאפיינים נגד עומס יתר והגנה מפני קצר עומדים בתקנים הרלוונטיים. הגנת היפוך מיידי: באמצעות טכנולוגיית בקרת השהיית היפוך מיידית, כאשר המפעיל מקבל אות פעולה הפוכה במהלך הפעולה, מערכת הבקרה תכבה תחילה, ולאחר מכן תבצע פעולה לאחור לאחר עיכוב כדי למנוע נזק לרכיבי ההילוכים המכניים. בלם אלקטרוני: המפעיל החשמלי המאפנן משתמש בהגדרת אזור מת ובבלם אלקטרוני כדי להבטיח שהשסתום נעצר במצב השסתום המוגדר.

הגנה בטיחותית בקרה חכמה

הגנת ESD: מספקת פונקציית הגנה גמישה לשעת חירום, ומצב בקרת פעולת החירום נקבע לפי פרמטרים; ניתן להגדיר בנפרד את מצב הפעולה במהלך הגנת חירום, כגון פתיחה מלאה, סגירה מלאה או מצב החזקה. הגנת מצב בקרה: ניתן לנעול את הפעולה, האתר או מצב העצירה על ידי המנעול המכני על מכסה קופסת החשמל כדי למנוע הפעלה שגויה; לשינוי הגדרות פרמטר, עליך להזין את הסיסמה כדי להיכנס לממשק ההגדרות. פונקציית ניטור פסיבי: יכולה להציג במדויק מידע על מיקום השסתום במקרה של הפסקת חשמל, ויכולה לממש את הפונקציה של שאילתת נתוני ההפעלה של המפעיל ללא ספק כוח חיצוני. הגנת אבטחת רשת חכמה (אופציונלית): תומכת בתקשורת שדה מיותרת כפולה. במצב תקשורת מיותרת כפולה, כאשר ערוץ אחד נכשל, התקשורת תעבור אוטומטית לערוץ אחר כדי להבטיח את התקשורת והפעולה הרגילה של המפעיל.
